Lỗi gia công PCBA là một trong những nguyên nhân phổ biến khiến bảng mạch không đáp ứng yêu cầu về chất lượng, độ ổn định và hiệu suất hoạt động. Việc nhận biết sớm nguyên nhân và áp dụng biện pháp kiểm soát phù hợp sẽ giúp doanh nghiệp giảm tỷ lệ sản phẩm lỗi, tiết kiệm chi phí và nâng cao hiệu quả sản xuất. Trong bài viết này, hãy cùng tìm hiểu 7 lỗi gia công PCBA phổ biến và giải pháp khắc phục hiệu quả.

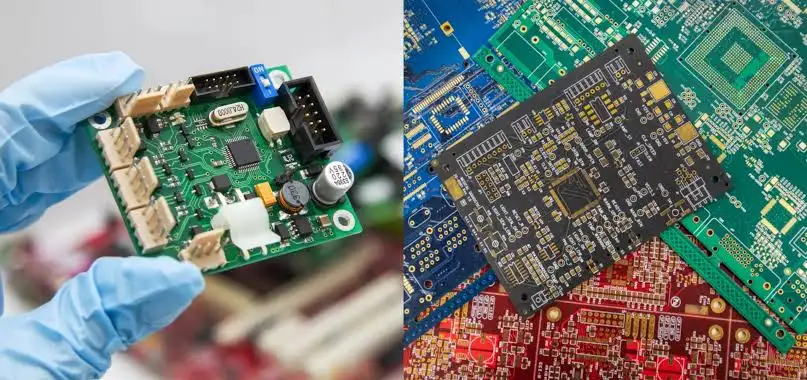

Các nguyên nhân phổ biến dẫn đến lỗi gia công PCBA
Lỗi gia công PCBA có thể phát sinh từ nhiều yếu tố khác nhau trong suốt quá trình sản xuất, từ khâu chuẩn bị vật liệu đến lắp ráp và kiểm tra thành phẩm. Việc xác định đúng nguyên nhân sẽ giúp doanh nghiệp đưa ra giải pháp khắc phục kịp thời, giảm tỷ lệ sản phẩm lỗi và nâng cao chất lượng bảng mạch.
Một số nguyên nhân phổ biến dẫn đến lỗi gia công PCBA gồm:
- Chất lượng linh kiện và PCB không đảm bảo
- Thiết kế PCB chưa tối ưu
- Thiết lập thông số máy chưa phù hợp
- Điều kiện môi trường sản xuất không ổn định
- Quy trình kiểm tra chất lượng chưa chặt chẽ
Kiểm soát tốt các yếu tố trên ngay từ đầu sẽ giúp giảm đáng kể lỗi gia công PCBA, đồng thời nâng cao độ ổn định, độ tin cậy và tuổi thọ của sản phẩm điện tử.
7 lỗi gia công PCBA thường gặp
Trong quá trình lắp ráp bảng mạch điện tử, lỗi gia công PCBA có thể xuất hiện ở nhiều công đoạn khác nhau như in kem hàn, gắn linh kiện, hàn Reflow hoặc kiểm tra chất lượng. Nếu không được phát hiện và xử lý kịp thời, các lỗi này có thể làm giảm hiệu suất hoạt động, rút ngắn tuổi thọ sản phẩm và tăng chi phí sửa chữa. Dưới đây là 7 lỗi phổ biến mà các nhà máy sản xuất điện tử thường gặp.
Lỗi hàn thiếu (Insufficient Solder)
Lỗi hàn thiếu xảy ra khi lượng kem hàn không đủ để tạo thành mối hàn chắc chắn giữa chân linh kiện và pad trên PCB. Đây là một trong những lỗi gia công PCBA thường gặp nhất.
Nguyên nhân:
- In kem hàn không đều hoặc thiếu lượng kem hàn.
- Stencil bị tắc hoặc mòn.
- Thiết lập thông số in chưa phù hợp.
Ảnh hưởng:
- Mối hàn yếu, dễ bong khi sản phẩm hoạt động.
- Kết nối điện không ổn định.
- Tăng nguy cơ hỏng hóc trong quá trình sử dụng.

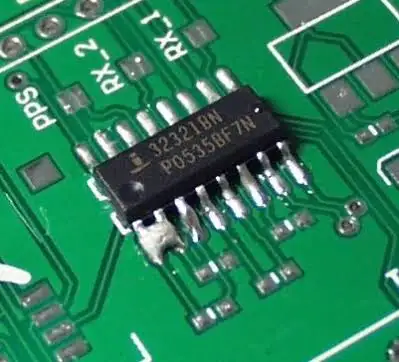

Lỗi cầu hàn (Solder Bridging)
Cầu hàn là hiện tượng thiếc hàn nối liền hai hoặc nhiều chân linh kiện với nhau, gây chập mạch.
Nguyên nhân:
- In quá nhiều kem hàn.
- Khoảng cách giữa các chân linh kiện quá nhỏ.
- Hồ sơ nhiệt Reflow chưa được tối ưu.
Ảnh hưởng:
- Chập điện.
- Sản phẩm không hoạt động hoặc hoạt động không ổn định.
- Có thể làm hỏng linh kiện khi cấp nguồn.
Linh kiện bị lệch vị trí (Component Misalignment)
Đây là tình trạng linh kiện không được đặt đúng vị trí thiết kế trên PCB sau khi máy gắp đặt hoặc sau quá trình hàn.
Nguyên nhân:
- Máy Pick & Place căn chỉnh chưa chính xác.
- PCB hoặc stencil bị lệch.
- Lực căng bề mặt của kem hàn không đồng đều.
Ảnh hưởng:
- Giảm chất lượng mối hàn.
- Gây tiếp xúc điện kém.
- Làm giảm độ tin cậy của bảng mạch.
Linh kiện dựng đứng (Tombstoning)
Tombstoning là hiện tượng một đầu linh kiện chip bị nhấc lên sau khi hàn, khiến linh kiện chỉ còn tiếp xúc với một pad.
Nguyên nhân:
- Hai đầu pad nóng chảy không đồng đều.
- Lượng kem hàn ở hai đầu khác nhau.
- Thiết kế pad chưa cân đối.
Ảnh hưởng:
- Linh kiện mất kết nối điện.
- Bảng mạch không thể hoạt động đúng chức năng.
- Tăng tỷ lệ sản phẩm phải sửa chữa hoặc làm lại.

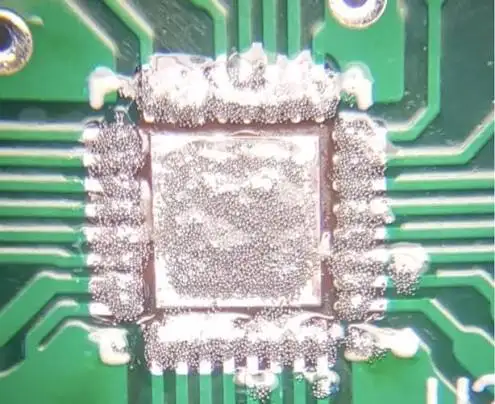

Mối hàn rỗ khí hoặc nứt (Voids và Cracks)
Đây là lỗi xuất hiện bên trong hoặc trên bề mặt mối hàn, thường khó quan sát bằng mắt thường và cần sử dụng máy X-ray để kiểm tra.
Nguyên nhân:
- Hơi ẩm trong PCB hoặc linh kiện.
- Hồ sơ nhiệt Reflow chưa phù hợp.
- Chất lượng kem hàn không ổn định.
Ảnh hưởng:
- Giảm độ bền cơ học của mối hàn.
- Tăng điện trở tiếp xúc.
- Dễ phát sinh lỗi khi sản phẩm hoạt động trong thời gian dài hoặc ở môi trường nhiệt độ cao.
Lắp sai hoặc ngược chiều linh kiện
Một số linh kiện như IC, diode, LED, tụ điện phân hoặc đầu nối yêu cầu lắp đúng chiều theo thiết kế. Nếu lắp sai, bảng mạch có thể không hoạt động.
Nguyên nhân:
- Sai dữ liệu chương trình máy gắp linh kiện.
- Lỗi trong quá trình chuẩn bị linh kiện.
- Thiếu bước xác nhận trước khi sản xuất.
Ảnh hưởng:
- Sản phẩm không hoạt động đúng chức năng.
- Có nguy cơ làm hỏng linh kiện khi cấp nguồn.
- Tăng thời gian sửa chữa và chi phí sản xuất.
Không đạt kiểm thử chức năng (ICT/FCT)
Sau khi hoàn thành lắp ráp, bảng mạch sẽ được kiểm tra bằng các phương pháp như ICT (In-Circuit Test) hoặc FCT (Functional Circuit Test). Nếu không vượt qua các bài kiểm tra này, sản phẩm được xem là chưa đạt yêu cầu.
Nguyên nhân:
- Tồn tại các lỗi hàn hoặc lỗi lắp ráp chưa được phát hiện.
- Linh kiện không đúng thông số kỹ thuật.
- Sai sót trong thiết kế hoặc chương trình điều khiển.
Ảnh hưởng:
- Tỷ lệ sản phẩm đạt ngay lần đầu (First Pass Yield) giảm.
- Tăng chi phí kiểm tra, sửa chữa và thời gian giao hàng.
- Ảnh hưởng đến chất lượng và độ tin cậy của sản phẩm khi đưa ra thị trường.
Việc nhận diện sớm các lỗi gia công PCBA và áp dụng quy trình kiểm soát chất lượng ở từng công đoạn sẽ giúp doanh nghiệp giảm tỷ lệ sản phẩm lỗi, nâng cao hiệu suất sản xuất và đảm bảo bảng mạch đáp ứng các tiêu chuẩn kỹ thuật trước khi xuất xưởng.

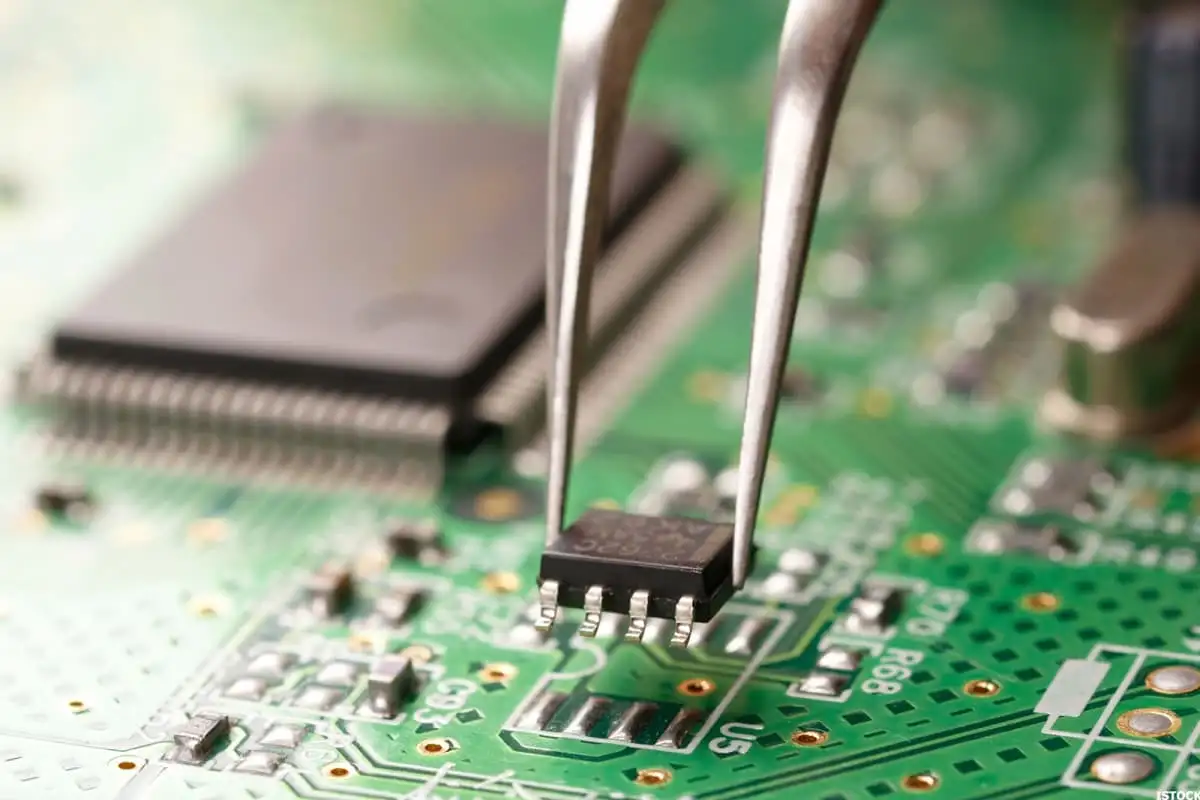

Giải pháp giảm tỷ lệ lỗi gia công PCBA trong sản xuất hàng loạt
Để giảm lỗi gia công PCBA, doanh nghiệp cần kiểm soát chặt chẽ toàn bộ quy trình sản xuất, từ thiết kế đến kiểm tra thành phẩm. Một số giải pháp hiệu quả gồm:
- Tối ưu thiết kế PCB: Áp dụng DFM để đảm bảo bảng mạch phù hợp với quy trình sản xuất.
- Kiểm tra nguyên vật liệu đầu vào: Chỉ sử dụng PCB và linh kiện đạt tiêu chuẩn chất lượng.
- Hiệu chỉnh thiết bị định kỳ: Đảm bảo máy SMT, máy in kem hàn và lò Reflow luôn hoạt động ổn định.
- Ứng dụng hệ thống kiểm tra tự động: Sử dụng SPI, AOI, X-ray, ICT và FCT để phát hiện lỗi sớm.
- Kiểm soát môi trường sản xuất: Duy trì nhiệt độ, độ ẩm và độ sạch theo tiêu chuẩn.
- Chuẩn hóa quy trình và đào tạo nhân sự: Nâng cao kỹ năng vận hành, giảm sai sót trong quá trình sản xuất.
- Theo dõi và cải tiến liên tục: Phân tích nguyên nhân lỗi để tối ưu quy trình và nâng cao tỷ lệ sản phẩm đạt chuẩn.
Áp dụng đồng bộ các giải pháp trên sẽ giúp giảm lỗi gia công PCBA, nâng cao chất lượng bảng mạch và tối ưu hiệu quả sản xuất.

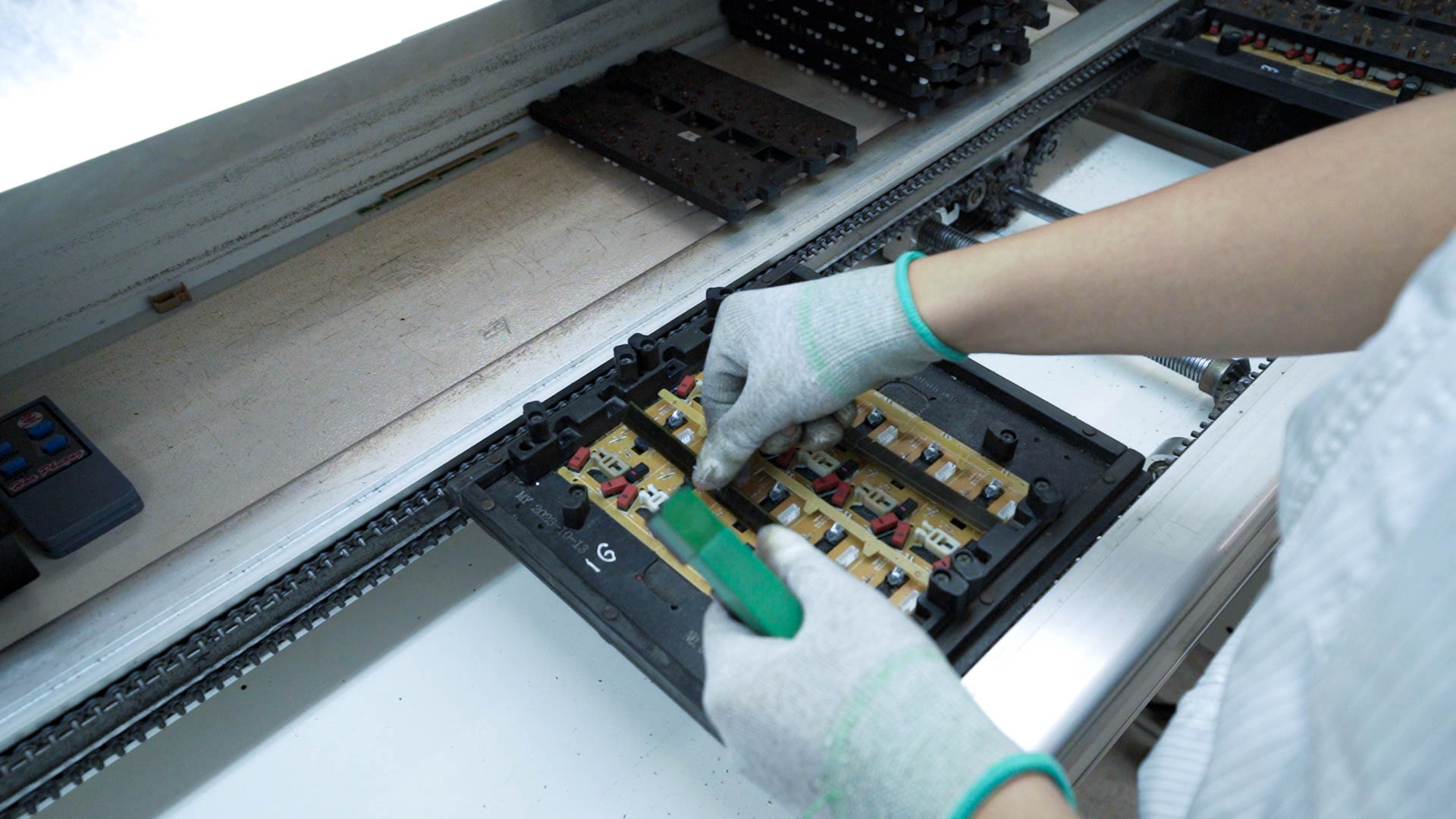

Quy trình kiểm soát chất lượng để hạn chế lỗi tại công ty SHDC
Để giảm thiểu lỗi trong quá trình gia công PCBA, công ty TNHH Điện tử SHDC áp dụng quy trình kiểm soát chất lượng xuyên suốt từ đầu vào đến thành phẩm. Mỗi công đoạn đều được theo dõi bằng hệ thống thiết bị kiểm tra và tiêu chuẩn vận hành rõ ràng nhằm đảm bảo bảng mạch đạt yêu cầu kỹ thuật trước khi xuất xưởng. Các bước kiểm soát chính gồm:
- Kiểm tra linh kiện và PCB đầu vào (IQC) để loại bỏ vật tư không đạt tiêu chuẩn.
- Kiểm tra kem hàn bằng SPI 3D trước khi gắn linh kiện SMT.
- Kiểm tra tự động bằng AOI 3D để phát hiện lỗi hàn, lệch linh kiện hoặc thiếu linh kiện.
- Kiểm thử ICT và FCT nhằm đánh giá kết nối điện và chức năng hoạt động của PCBA.
- Kiểm tra thành phẩm (OQC) trước khi đóng gói và giao hàng.
Nhờ quy trình kiểm soát nhiều lớp cùng hệ thống sản xuất SMT hiện đại, SHDC giúp giảm tỷ lệ lỗi gia công PCBA và nâng cao độ ổn định của sản phẩm điện tử. Nếu doanh nghiệp đang tìm kiếm đối tác sản xuất PCBA uy tín, SHDC sẵn sàng hỗ trợ từ tư vấn thiết kế, gia công SMT, lắp ráp PCBA đến kiểm thử và hoàn thiện sản phẩm.
