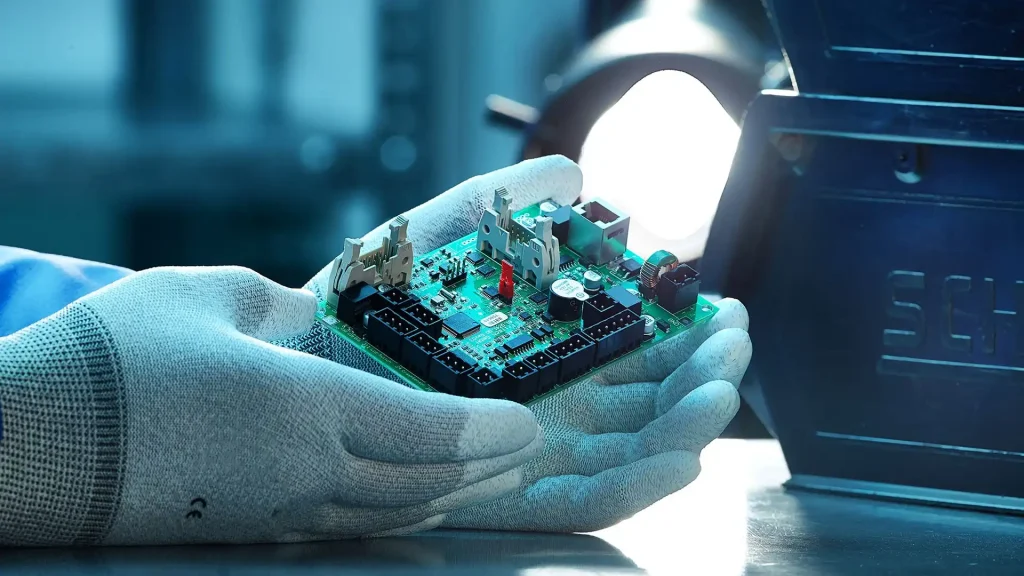

Nghiệm thu gia công SMT là bước cuối cùng trước khi sản phẩm được bàn giao, giúp doanh nghiệp xác nhận bo mạch đáp ứng đúng yêu cầu kỹ thuật, chất lượng và tiêu chuẩn sản xuất. Nếu bỏ qua hoặc thực hiện không đầy đủ, doanh nghiệp có thể đối mặt với các lỗi phát sinh, tăng chi phí sửa chữa và ảnh hưởng đến tiến độ dự án. Bài viết dưới đây sẽ cung cấp checklist nghiệm thu gia công SMT đầy đủ cùng những tiêu chí quan trọng giúp doanh nghiệp kiểm soát chất lượng hiệu quả.
Mục đích của nghiệm thu gia công SMT
Nghiệm thu gia công SMT là bước xác nhận cuối cùng nhằm đánh giá chất lượng bo mạch sau khi hoàn tất quá trình lắp ráp linh kiện. Đây không chỉ là thủ tục bàn giao giữa đơn vị sản xuất và khách hàng mà còn giúp đảm bảo sản phẩm đáp ứng đúng yêu cầu kỹ thuật, tiêu chuẩn chất lượng và có thể đưa vào sử dụng hoặc lắp ráp ở công đoạn tiếp theo.
Việc nghiệm thu gia công SMT mang lại nhiều lợi ích quan trọng cho doanh nghiệp:
- Đảm bảo chất lượng sản phẩm: Kiểm tra bo mạch có được lắp ráp đúng theo tài liệu thiết kế (BOM, Gerber), linh kiện đúng chủng loại và mối hàn đạt yêu cầu.
- Phát hiện lỗi trước khi bàn giao: Kịp thời nhận biết các lỗi như thiếu linh kiện, lắp sai vị trí, hàn lỗi, cong vênh PCB hoặc sản phẩm không đạt kiểm tra chức năng.
- Giảm chi phí sửa chữa và bảo hành: Phát hiện sớm lỗi ngay tại nhà máy giúp hạn chế việc thu hồi hoặc sửa chữa sản phẩm sau khi đưa ra thị trường.
- Đảm bảo tiến độ sản xuất: Bo mạch đạt nghiệm thu có thể chuyển sang các công đoạn lắp ráp hoặc đóng gói mà không làm gián đoạn kế hoạch sản xuất.
- Tăng tính minh bạch giữa hai bên: Biên bản và hồ sơ nghiệm thu gia công SMT là cơ sở để đối chiếu chất lượng, xác nhận khối lượng bàn giao và xử lý nếu phát sinh vấn đề.
Checklist nghiệm thu gia công SMT cho doanh nghiệp
Để đảm bảo bo mạch đạt yêu cầu trước khi bàn giao, doanh nghiệp nên xây dựng một checklist nghiệm thu gia công SMT đầy đủ và thống nhất. Việc kiểm tra theo từng hạng mục giúp phát hiện sớm các lỗi về linh kiện, mối hàn, chức năng và hồ sơ kỹ thuật, từ đó giảm rủi ro trong quá trình lắp ráp và sử dụng sản phẩm.
Kiểm tra linh kiện và vật tư
Đây là bước đầu tiên trong nghiệm thu gia công SMT nhằm xác nhận linh kiện được sử dụng đúng theo yêu cầu thiết kế. Doanh nghiệp cần kiểm tra:
- Đúng mã linh kiện (Part Number) theo BOM.
- Đúng số lượng và chủng loại linh kiện.
- Linh kiện không bị nứt, vỡ, oxy hóa hoặc hư hỏng.
- Linh kiện có nguồn gốc và đáp ứng các yêu cầu kỹ thuật của dự án.

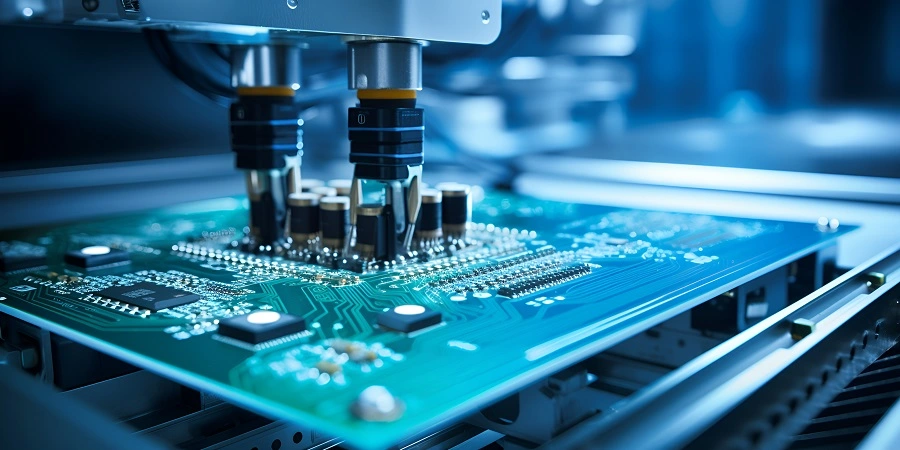

Kiểm tra chất lượng lắp ráp SMT
Sau khi xác nhận linh kiện, cần đánh giá chất lượng lắp ráp trên bo mạch để đảm bảo tính ổn định và độ bền của sản phẩm. Các nội dung cần kiểm tra gồm:
- Linh kiện được đặt đúng vị trí và đúng chiều.
- Không có hiện tượng thiếu, thừa hoặc lệch linh kiện.
- Mối hàn đều, sáng, không nứt hoặc hàn lạnh.
- Không xuất hiện cầu hàn (Short Circuit) hoặc hở mạch (Open Circuit).
- Khoảng cách giữa các linh kiện đáp ứng yêu cầu thiết kế.
Kiểm tra ngoại quan PCB
Kiểm tra ngoại quan giúp phát hiện các lỗi có thể ảnh hưởng đến chất lượng hoặc tuổi thọ của bo mạch. Một số tiêu chí cần đánh giá:
- PCB không cong vênh hoặc biến dạng.
- Không có vết trầy xước nghiêm trọng trên bề mặt.
- Không còn dư thiếc, bụi bẩn hoặc chất trợ hàn.
- Tem nhãn, mã QR hoặc số serial được in đầy đủ và rõ ràng.

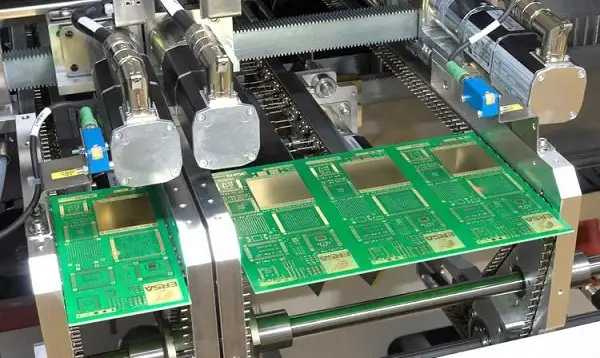

Kiểm tra chức năng sản phẩm
Đây là bước quan trọng trong nghiệm thu gia công SMT, nhằm xác nhận bo mạch hoạt động đúng với thiết kế ban đầu. Doanh nghiệp nên kiểm tra:
- Kết quả kiểm tra ICT (In-Circuit Test), nếu có.
- Kết quả kiểm tra FCT (Function Test).
- Điện áp, dòng điện và tín hiệu hoạt động đúng thông số.
- Các cổng kết nối, cảm biến hoặc module hoạt động ổn định.
- Sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật của khách hàng.
Kiểm tra hồ sơ nghiệm thu và báo cáo chất lượng
Ngoài việc kiểm tra sản phẩm, doanh nghiệp cũng cần đối chiếu các tài liệu đi kèm để đảm bảo tính minh bạch và khả năng truy xuất. Hồ sơ cần có bao gồm:
- BOM và Gerber đã được phê duyệt.
- Báo cáo SPI, AOI, ICT hoặc FCT (nếu áp dụng).
- Biên bản kiểm tra chất lượng (QC Report).
- Biên bản nghiệm thu và bàn giao.
- Chứng nhận vật liệu hoặc CO/CQ theo yêu cầu của khách hàng.
Kiểm tra đóng gói trước khi bàn giao
Sau khi hoàn tất nghiệm thu gia công SMT, doanh nghiệp cần xác nhận sản phẩm được đóng gói đúng quy cách nhằm hạn chế hư hỏng trong quá trình vận chuyển. Các hạng mục cần kiểm tra:
- Bo mạch được đóng trong túi chống tĩnh điện (ESD).
- Bao bì đảm bảo chống va đập và chống ẩm.
- Nhãn sản phẩm và thông tin lô hàng đầy đủ.
- Số lượng sản phẩm đúng với đơn đặt hàng và biên bản bàn giao.
Thực hiện đầy đủ checklist nghiệm thu gia công SMT giúp doanh nghiệp kiểm soát chất lượng sản phẩm một cách toàn diện, giảm tỷ lệ lỗi sau sản xuất và đảm bảo bo mạch đáp ứng các tiêu chuẩn kỹ thuật trước khi đưa vào lắp ráp hoặc xuất xưởng. Đây cũng là cơ sở để đánh giá năng lực của đơn vị gia công SMT và nâng cao hiệu quả quản lý chất lượng trong toàn bộ chuỗi sản xuất.
SHDC áp dụng quy trình nghiệm thu gia công SMT như thế nào?
Để đảm bảo mỗi bo mạch đạt yêu cầu trước khi bàn giao, công ty Điện tử SHDC xây dựng quy trình nghiệm thu gia công SMT theo hướng kiểm soát chất lượng xuyên suốt từ đầu vào đến thành phẩm. Quy trình này kết hợp giữa hệ thống máy móc hiện đại, các công đoạn kiểm tra tự động và đội ngũ kỹ thuật giàu kinh nghiệm, giúp giảm thiểu lỗi và nâng cao độ tin cậy của sản phẩm. SHDC cung cấp dịch vụ EMS trọn gói từ lắp ráp, kiểm thử đến đóng gói thành phẩm.
Kiểm soát chất lượng ngay từ khâu đầu vào (IQC)
Tại SHDC, nghiệm thu gia công SMT bắt đầu từ việc kiểm tra nguyên vật liệu và linh kiện trước khi đưa vào sản xuất. Các hạng mục được kiểm soát gồm:
- Kiểm tra số lượng và chủng loại linh kiện theo BOM.
- Đánh giá ngoại quan và chất lượng linh kiện.
- Loại bỏ linh kiện không đạt tiêu chuẩn trước khi đưa vào dây chuyền.
- Đảm bảo linh kiện phù hợp với yêu cầu kỹ thuật của từng dự án.
Quy trình sản xuất của SHDC được bố trí bắt đầu từ công đoạn IQC trước khi chuyển sang in kem hàn và gắn linh kiện SMT.
Kiểm tra tự động trong suốt quá trình sản xuất SMT
Để hạn chế lỗi phát sinh, SHDC ứng dụng nhiều hệ thống kiểm tra tự động ngay trên dây chuyền sản xuất. Quá trình này bao gồm:
- SPI 3D kiểm tra lượng và vị trí kem hàn trước khi gắn linh kiện.
- AOI 3D kiểm tra linh kiện sau hàn Reflow nhằm phát hiện các lỗi như lệch linh kiện, thiếu linh kiện, ngược chiều hoặc lỗi mối hàn.
- Theo dõi chất lượng liên tục để phát hiện và xử lý lỗi ngay trong quá trình sản xuất.
SHDC đầu tư hệ thống Yamaha YSI-SP 3D SPI, Yamaha AOI 3D cùng các dây chuyền SMT tốc độ cao nhằm nâng cao độ chính xác trong sản xuất.
Thực hiện kiểm tra chức năng trước khi nghiệm thu
Sau khi hoàn tất lắp ráp, nghiệm thu gia công SMT tại SHDC tiếp tục với các bước kiểm tra chức năng nhằm xác nhận bo mạch hoạt động đúng thiết kế. Các nội dung kiểm tra gồm:
- Kiểm tra mạch bằng ICT (In-Circuit Test).
- Kiểm tra chức năng thực tế bằng FCT (Function Test).
- Kiểm tra điện áp, tín hiệu và khả năng vận hành của sản phẩm.
- Thực hiện kiểm tra ngoại quan lần cuối trước khi đóng gói.
Quy trình sản xuất của SHDC tích hợp đầy đủ các bước ICT, FCT, kiểm tra ngoại quan và OQC trước khi xuất xưởng.
Quản lý dữ liệu và truy xuất trong quá trình nghiệm thu
Một điểm nổi bật trong quy trình nghiệm thu gia công SMT của SHDC là việc ứng dụng các hệ thống quản lý sản xuất số hóa để tăng tính minh bạch và khả năng truy xuất. Công ty SHDC triển khai:
- Hệ thống ERP, PLM, SCM và MES/QMS để quản lý dữ liệu sản xuất.
- Theo dõi trạng thái từng công đoạn theo thời gian thực.
- Lưu trữ dữ liệu kiểm tra và lịch sử sản xuất phục vụ truy xuất khi cần.
- Hỗ trợ doanh nghiệp kiểm soát chất lượng và rút ngắn thời gian xử lý.
Việc ứng dụng các hệ thống quản lý này giúp nâng cao hiệu quả vận hành, giảm tồn kho lỗi và chuẩn hóa quy trình sản xuất.
Hệ thống dây chuyền hiện đại đáp ứng nhiều yêu cầu sản xuất
Để đảm bảo nghiệm thu gia công SMT đạt độ chính xác cao, SHDC đầu tư đồng bộ hệ thống dây chuyền và thiết bị hiện đại. Năng lực sản xuất nổi bật gồm:
- 04 dây chuyền SMT tốc độ cao.
- 03 dây chuyền DIP cùng dây chuyền lắp ráp, kiểm thử và đóng gói.
- Máy gắn linh kiện Yamaha có độ chính xác cao.
- Đội ngũ kỹ sư, bộ phận QC, QA và kỹ thuật phối hợp kiểm soát chất lượng trong toàn bộ quá trình sản xuất.
Nhờ quy trình kiểm soát chất lượng nhiều lớp cùng hệ thống thiết bị hiện đại, SHDC giúp doanh nghiệp yên tâm về chất lượng bo mạch trước khi bàn giao. Đây cũng là nền tảng để SHDC cung cấp dịch vụ gia công SMT và PCBA đáp ứng yêu cầu của nhiều lĩnh vực như điện tử dân dụng, thiết bị công nghiệp, ô tô và bộ sạc nhanh, với tiêu chí chất lượng ổn định, khả năng truy xuất rõ ràng và tiến độ sản xuất được kiểm soát chặt chẽ.
Lời kết
Thực hiện nghiệm thu gia công SMT theo một quy trình rõ ràng không chỉ giúp phát hiện sớm lỗi sản xuất mà còn đảm bảo chất lượng, độ tin cậy và hiệu suất của sản phẩm. Nếu doanh nghiệp đang tìm kiếm đơn vị gia công SMT với quy trình kiểm soát chất lượng và nghiệm thu minh bạch, công ty Điện tử SHDC là đối tác đáng tin cậy. Với hệ thống dây chuyền hiện đại, quy trình kiểm tra theo tiêu chuẩn quốc tế và đội ngũ kỹ thuật giàu kinh nghiệm, đơn vị sẵn sàng đáp ứng các yêu cầu sản xuất từ mẫu thử đến hàng loạt.
>>> Xem thêm: Hợp đồng gia công SMT gồm những nội dung nào? Hướng dẫn chi tiết từ A-Z
FAQs
1. Nghiệm thu gia công SMT gồm những hạng mục nào?
– Nghiệm thu gia công SMT thường bao gồm kiểm tra linh kiện, chất lượng mối hàn, ngoại quan PCB, kết quả kiểm tra chức năng (ICT/FCT) và hồ sơ chất lượng trước khi bàn giao.
2. Vì sao doanh nghiệp cần thực hiện nghiệm thu gia công SMT?
– Nghiệm thu giúp phát hiện lỗi trước khi xuất xưởng, đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật, giảm chi phí sửa chữa và nâng cao độ tin cậy của bo mạch điện tử.
3. Những tiêu chuẩn nào thường được áp dụng khi nghiệm thu gia công SMT?
– Doanh nghiệp thường tham chiếu các tiêu chuẩn như IPC-A-610, IPC J-STD-001, ISO 9001 cùng kết quả kiểm tra AOI, SPI, ICT và FCT để đánh giá chất lượng sản phẩm.
4. Doanh nghiệp nên chọn đơn vị gia công SMT có quy trình nghiệm thu như thế nào?
– Nên ưu tiên đơn vị có quy trình nghiệm thu gia công SMT minh bạch, sử dụng hệ thống kiểm tra tự động, có đầy đủ báo cáo chất lượng và khả năng truy xuất dữ liệu để đảm bảo sản phẩm đạt tiêu chuẩn trước khi bàn giao.
