PCB là gì, vì sao bảng mạch in lại giữ vai trò quan trọng trong việc kết nối, điều khiển và đảm bảo thiết bị hoạt động ổn định? Bài viết này sẽ giúp bạn đọc hiểu rõ khái niệm PCB, cấu tạo cơ bản của bảng mạch in cũng như ứng dụng thực tế. Qua đó, doanh nghiệp và người mới tìm hiểu có thể nắm được kiến thức nền tảng để lựa chọn giải pháp PCB, tối ưu chất lượng và hiệu quả sản xuất.
Vậy PCB là gì?

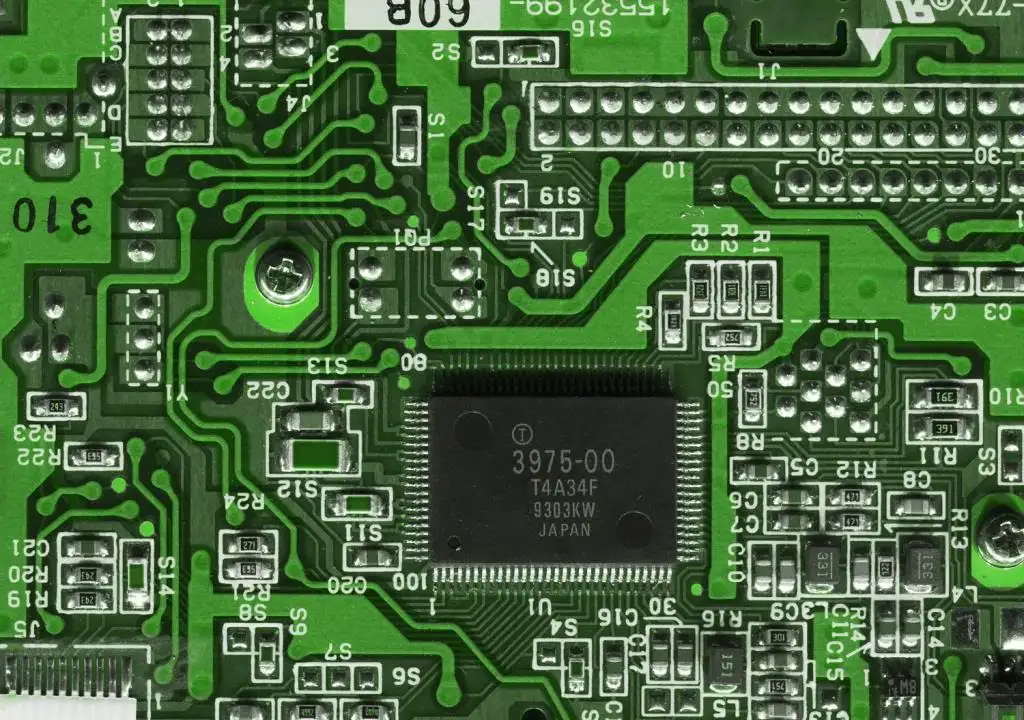

PCB là viết tắt của Printed Circuit Board, dịch sang tiếng Việt có thể hiểu là bảng mạch in,bo mạch in hoặc bo mạch điện tử. Bảng mạch có hệ thống đường mạch dẫn điện, giúp gắn và kết nối các linh kiện điện tử như điện trở, tụ điện, IC, … để tạo thành PCBA hoàn chỉnh. PCB có nhiệm vụ cố định linh kiện đúng vị trí, đảm bảo tín hiệu truyền ổn định.
PCB được xem là “xương sống” của mọi thiết bị, từ đồ gia dụng đến các thiết bị công nghệ cao. Việc hiểu rõ PCB là gì sẽ giúp doanh nghiệp và kỹ sư lựa chọn giải pháp thiết kế, sản xuất phù hợp, tối ưu chi phí và chất lượng sản phẩm.
Xem thêm: PCB và PCBA khác nhau thế nào? Gợi ý cách phân biệt cực dễ
Cấu tạo cơ bản của PCB

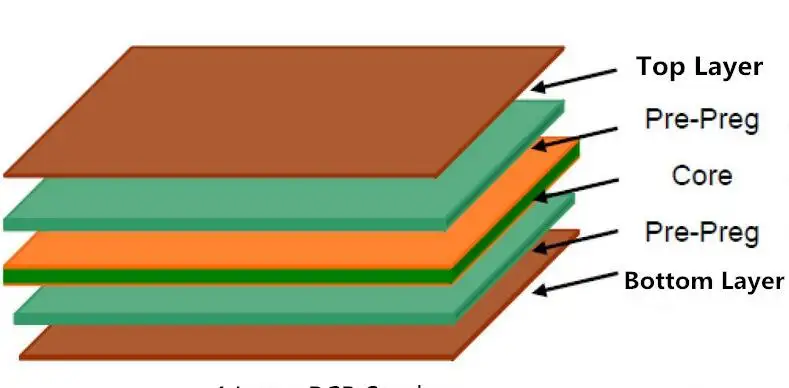

Một PCB đạt tiêu chuẩn hiện nay được cấu thành từ nhiều lớp khác nhau. Mỗi lớp đảm nhiệm một chức năng riêng, nhằm đảm bảo kết nối điện ổn định, độ bền cơ học và an toàn cách điện. Thông thường, cấu tạo cơ bản của PCB bao gồm:
Lớp nền
Lớp nền là phần cốt lõi của PCB, có nhiệm vụ cách điện và nâng đỡ toàn bộ bảng mạch. Vật liệu được sử dụng phổ biến nhất hiện nay là sợi thủy tinh kết hợp nhựa epoxy nhờ khả năng chịu nhiệt tốt, độ bền cơ học cao và giá thành hợp lý. Ngoài ra, tùy vào yêu cầu riêng, còn có thể sử dụng nhôm, polyimide hoặc ceramic,…
Lớp đồng
Đây là là nơi tạo ra các đường mạch dẫn điện trên PCB. Tùy thiết kế, PCB có thể có một lớp đồng – hai lớp đồng hoặc nhiều lớp đồng xếp chồng lên nhau. Đây chính là yếu tố trực tiếp quyết định khả năng dẫn điện, truyền tín hiệu và độ ổn định của mạch. Cấu tạo của lớp này cực kỳ quan trọng, bạn phải chú ý khi tìm hiểu PCB là gì trong sản xuất điện tử hiện đại.
Lớp phủ chống hàn
Lớp phủ chống hàng là lớp sơn phủ bảo vệ bề mặt PCB, thường có màu xanh lá, xanh dương, đen hoặc đỏ. Chúng có tác dụng ngăn chập mạch, chống oxy hóa đường mạch đồng và đảm bảo quá trình hàn linh kiện chính xác hơn. Đây là một bộ phận cực kỳ quan trọng, bạn phải chú ý khi tìm hiểu PCB là gì trong sản xuất điện tử hiện đại.
Lớp in ký hiệu linh kiện
Silkscreen là lớp in chữ và ký hiệu trên PCB, nhằm thể hiện vị trí linh kiện, mã linh kiện, cực tính và thông tin nhận dạng. Lớp này hỗ trợ hiệu quả cho quá trình lắp ráp, kiểm tra, bảo trì và sửa chữa bảng mạch.
Lỗ khoan và pad linh kiện
Lỗ khoan và pad linh kiện là bộ phận quan trọng trong cấu tạo PCB, đóng vai trò cố định cơ học và đảm bảo kết nối điện chính xác giữa linh kiện và các đường mạch dẫn. Lỗ khoan được tạo xuyên qua bảng mạch để cắm chân linh kiện, sau đó được mạ đồng nhằm liên kết điện giữa các lớp mạch bên trong. Kích thước, độ chính xác và chất lượng mạ lỗ ảnh hưởng trực tiếp đến độ bền mối hàn và độ tin cậy của PCB.
Pad hàn được bố trí trên bề mặt PCB để gắn linh kiện dán. Pad cần đảm bảo diện tích tiếp xúc phù hợp, độ bám thiếc tốt và hạn chế lỗi hàn như hàn lạnh, cầu hàn hoặc lệch linh kiện. Ngoài ra, hệ thống lỗ khoan và pad còn bao gồm via (lỗ liên kết) dùng để kết nối các lớp đồng trong PCB đa lớp, giúp truyền tín hiệu và nguồn điện hiệu quả hơn.
Nguyên lý hoạt động của PCB như nào?

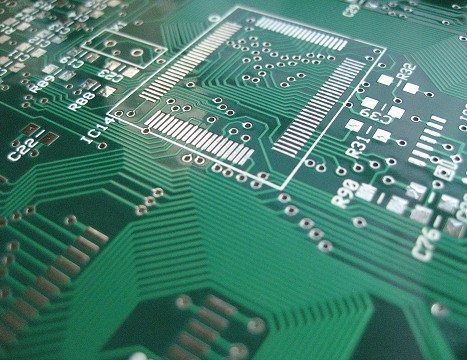

Để hiểu rõ PCB là gì, nhất định cần nắm được nguyên lý hoạt động dựa trên hệ thống đường mạch dẫn điện được thiết kế sẵn. PCB hoạt động như một “bộ khung kết nối”, cho phép truyền tín hiệu và nguồn điện giữa các linh kiện một cách chính xác, ổn định và an toàn. Khi thiết bị được cấp nguồn, dòng điện sẽ di chuyển theo các đường mạch này để cung cấp năng lượng và tín hiệu cho từng linh kiện được gắn trên bản mạch
Đối với PCB đa lớp, nguyên lý hoạt động còn dựa vào hệ thống via (lỗ liên kết) để kết nối các lớp mạch bên trong. Điều này giúp rút ngắn đường truyền tín hiệu, giảm nhiễu điện từ và tăng độ ổn định cho các mạch điện phức tạp hoặc tốc độ cao. Ngoài ra, lớp solder mask và vật liệu cách điện của PCB giúp ngăn chập mạch, bảo vệ đường mạch khỏi tác động môi trường, đảm bảo PCB hoạt động bền bỉ trong thời gian dài.
Ứng dụng của PCB trong các thiết bị điện tử hiện nay
Khi tìm hiểu PCB là gì, chúng ta có thể hiểu đơn giản rằng đây bảng mạch in giữ vai trò trung tâm trong hầu hết các thiết bị điện tử hiện đại. PCB không chỉ giúp kết nối các linh kiện điện tử một cách khoa học mà còn đảm bảo độ ổn định, độ bền và hiệu suất hoạt động của toàn bộ thiết bị.
Trong điện tử dân dụng và tiêu dùng, PCB được ứng dụng rộng rãi trong điện thoại thông minh, máy tính, tivi, bộ sạc, thiết bị IoT, đồ gia dụng thông minh… Đặc biệt, các sản phẩm yêu cầu thiết kế nhỏ gọn, hiệu suất cao thường sử dụng PCB đa lớp kết hợp công nghệ PCBA để tối ưu không gian và khả năng xử lý tín hiệu.
Ở lĩnh vực công nghiệp và tự động hóa, PCB xuất hiện trong các hệ thống điều khiển, nguồn công nghiệp, máy móc sản xuất và thiết bị đo lường. Tất cả những ngành này đều yêu cầu bản mạch điện tử độ chính xác và độ tin cậy cao trong vận hành liên tục. Ngoài ra, PCB còn được ứng dụng mạnh mẽ trong y tế, ô tô, viễn thông và năng lượng, với các tiêu chuẩn kỹ thuật khắt khe về an toàn và chất lượng.
Trong bối cảnh nhu cầu điện tử ngày càng tăng cao, việc lựa chọn PCB chất lượng và sản xuất PCBA chuyên nghiệp là yếu tố then chốt quyết định độ tin cậy của sản phẩm. Do đó, hợp tác với các đơn vị có năng lực kỹ thuật và kinh nghiệm như công ty Điện tử HSDC sẽ giúp doanh nghiệp tối ưu chi phí, rút ngắn thời gian sản xuất và nâng cao chất lượng thiết bị điện tử trên thị trường.
Với công nghệ hiện đại cùng đội ngũ kỹ sư giàu kinh nghiệm, HSDC luôn mang đến giải pháp sản xuất và lắp ráp PCB hoàn chỉnh, đáp ứng đa dạng nhu cầu của người dùng. HSDC không chỉ đảm bảo chất lượng bảng mạch mà còn tối ưu quy trình PCBA, giúp doanh nghiệp rút ngắn thời gian đưa sản phẩm ra thị trường và nâng cao độ ổn định cho thiết bị điện tử.
Kết luận
PCB đóng vai trò quan trọng trong thực tiễn sản xuất điện tử. Từ cấu tạo nhiều lớp, nguyên lý hoạt động cho đến ứng dụng đa dạng, PCB giúp các thiết bị vận hành ổn định, chính xác và bền bỉ theo thời gian. Việc hiểu rõ PCB là gì sẽ giúp doanh nghiệp tối ưu chi phí, rút ngắn thời gian sản xuất và nâng cao chất lượng thiết bị điện tử trên thị trường.
