Quy trình sản xuất PCBA là một trong những yếu tố cốt lõi tạo nên chất lượng của các thiết bị điện tử. Từ bảng mạch trần (PCB) trở thành một bảng mạch hoàn chỉnh (PCBA) là một tổ hợp các công đoạn có độ chính xác cao và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Một quy trình sản xuất PCBA đạt chuẩn không chỉ đảm bảo chất lượng sản phẩm đầu ra, mà còn giúp doanh nghiệp tối ưu chi phí, thời gian sản xuất và giảm thiểu lỗi kỹ thuật. Bài viết này sẽ giúp bạn hiểu rõ từng bước trong quy trình sản xuất PCBA và cách lựa chọn đối tác sản xuất phù hợp với nhu cầu thực tế.
Quy trình sản xuất PCBA là gì?
Quy trình sản xuất PCBA là tập hợp các công đoạn kỹ thuật, nhằm lắp ráp linh kiện điện tử lên bảng mạch in (PCB) để tạo thành bảng mạch hoàn chỉnh (PCBA) để có thể hoạt động trong các thiết bị điện tử. Quy trình này bắt đầu từ khâu chuẩn bị thiết kế và linh kiện, sau đó thực hiện lắp ráp bằng công nghệ hiện đại như: SMT (Surface Mount Technology), DIP (Dual In-line Package), hàn linh kiện, làm sạch và kiểm tra chất lượng trước khi đưa vào sử dụng hoặc lắp ráp thành phẩm.
Trong thực tế, một quy trình sản xuất PCBA đòi hỏi độ chính xác cao, dây chuyền tự động và tiêu chuẩn chất lượng nghiêm ngặt như IPC, ISO hay RoHS,…Điều đó nhằm đảm bảo bảng mạch hoạt động ổn định, bền bỉ và an toàn. Tùy theo yêu cầu sản phẩm và lĩnh vực ứng dụng (điện tử dân dụng, công nghiệp, y tế, IoT…), quy trình sản xuất PCBA có thể được điều chỉnh linh hoạt nhằm đáp ứng các tiêu chí về hiệu suất, chi phí và thời gian sản xuất.
Các bước trong quy trình sản xuất PCBA tiêu chuẩn
Quy trình sản xuất PCBA thường được triển khai theo một chuỗi các bước chặt chẽ, từ khâu chuẩn bị ban đầu đến kiểm tra và hoàn thiện sản phẩm. Mỗi bước đều có vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng, độ ổn định và tuổi thọ của bảng mạch điện tử. Việc tuân thủ đầy đủ và làm chỉnh chu từng bước giúp doanh nghiệp kiểm soát chất lượng, giảm lỗi sản xuất và tối ưu chi phí lâu dài.Dưới đây là 9 bước cơ bản trong quy trình sản xuất tiêu chuẩn được áp dụng tại các nhà máy chuyên nghiệp:
🔹 Bước 1: Thiết kế PCB và chuẩn bị tài liệu sản xuất PCBA

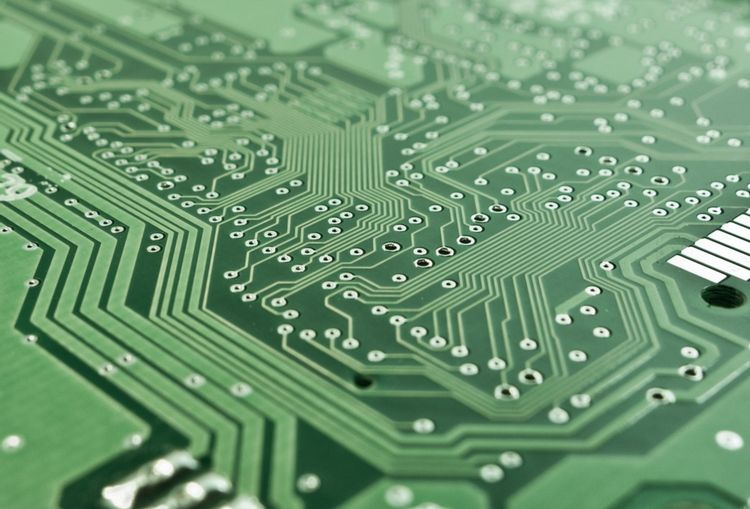

Ở bước này, kỹ sư sẽ tiến hành thiết kế sơ đồ nguyên lý và layout PCB dựa trên yêu cầu chức năng, điều kiện vận hành và tiêu chuẩn kỹ thuật của sản phẩm. Việc bố trí linh kiện, đi dây mạch, phân lớp PCB, kiểm soát nhiễu, tản nhiệt và khả năng gia công đều được tính toán kỹ lưỡng nhằm đảm bảo bảng mạch hoạt động ổn định và phù hợp với sản xuất hàng loạt.
Bên cạnh đó, các tài liệu cần thiết cho sản xuất PCBA sẽ được hoàn thành, như file Gerber (dùng để làm PCB), BOM (danh sách linh kiện và số lượng) và các thông tin kỹ thuật liên quan. Những tài liệu này giúp nhà máy sản xuất đúng yêu cầu, hạn chế lỗi và đảm bảo quy trình sản xuất PCBA diễn ra chính xác ngay từ đầu.
🔹 Bước 2: Chuẩn bị PCB và linh kiện điện tử
Sau khi có đầy đủ thiết kế và tài liệu kỹ thuật, PCB trần và linh kiện điện tử sẽ được chuẩn bị để đưa vào quy trình sản xuất PCBA. PCB trần được kiểm tra hình dạng, kích thước và bề mặt để đảm bảo không bị cong vênh hay lỗi mạch. Các linh kiện điện tử như điện trở, tụ điện, IC… cũng được kiểm tra số lượng và chất lượng và được bảo quản đúng cách để tránh hư hỏng. Việc chuẩn bị kỹ PCB và linh kiện ngay từ đầu giúp quá trình lắp ráp diễn ra thuận lợi, giảm lỗi và đảm bảo PCBA hoạt động ổn định sau khi hoàn thiện.
🔹 Bước 3: In kem hàn trong quy trình sản xuất PCBA

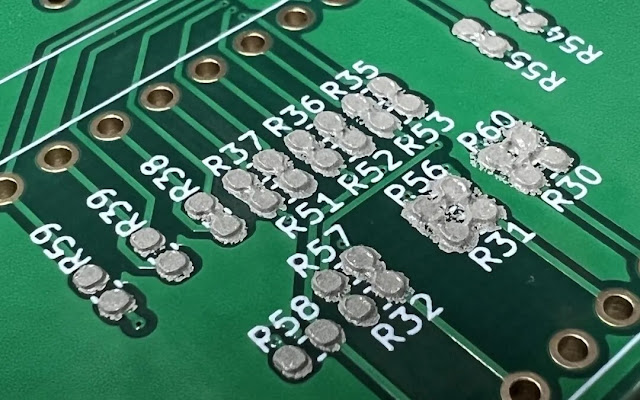

Kem hàn là hỗn hợp thiếc và chất trợ hàn, có tác dụng kết nối các linh kiện điện tử lên bảng mạch in một cách chắc chắn. Ở bước này, kem hàn sẽ được in lên bề mặt PCB tại các vị trí cần gắn linh kiện bằng khuôn stencil, giúp kem hàn chỉ xuất hiện đúng vị trí và đúng lượng cần thiết. Lượng kem hàn chính xác sẽ giúp linh kiện bám chắc vào PCB và hạn chế lỗi hàn ở các bước sau.
🔹 Bước 4: Gắp và đặt linh kiện SMT
Sau khi in kem hàn, PCB được đưa vào máy gắp và đặt linh kiện tự động (Pick & Place). Máy sẽ lần lượt lấy các linh kiện nhỏ như điện trở, tụ điện, chip… và đặt chúng lên PCB đúng vị trí đã được thiết kế sẵn. Bước này giúp việc lắp ráp diễn ra nhanh, chính xác và đồng đều cho số lượng lớn sản phẩm.
🔹 Bước 5: Hàn reflow trong quy trình sản xuất PCBA
PCB đã gắn linh kiện sẽ được đưa vào lò hàn reflow. Tại đây, nhiệt độ được kiểm soát một cách chính xác theo từng giai đoạn, giúp làm chảy kem hàn và cố định linh kiện vào bảng mạch. Sau khi nguội đi, linh kiện sẽ được gắn chắc chắn lên PCB và sẵn sàng cho các công đoạn tiếp theo.

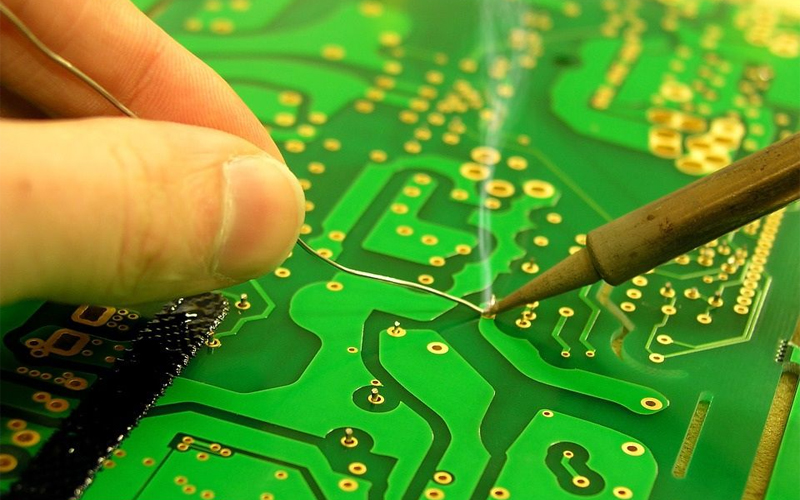

🔹 Bước 6: Lắp ráp và hàn linh kiện DIP
Đối với một số linh kiện lớn hoặc cần độ chắc chắn cao, chúng sẽ được cắm xuyên qua lỗ trên PCB (được gọi là linh kiện DIP). Sau đó, các linh kiện này được hàn bằng hàn sóng hoặc hàn tay, tùy theo thiết kế và yêu cầu của sản phẩm. Bước này thường áp dụng cho các cổng kết nối, biến áp hoặc linh kiện công suất.
🔹 Bước 7: Làm sạch bảng mạch sau khi hàn PCBA
Sau khi hàn xong, bên trên bề mặt PCB có thể còn sót lại cặn kem hàn, bụi bẩn hoặc tạp chất. Việc làm sạch bản mạch sẽ đảm bảo bề mặt gọn gàng, giảm nguy cơ ăn mòn và giúp PCBA hoạt động ổn định hơn trong thời gian dài.
🔹 Bước 8: Kiểm tra chất lượng trong quy trình sản xuất PCBA
Đây là một trong những bước quan trọng nhất là kiểm chất lượng PCBA hoàn thiện, để phát hiện lỗi như gắn sai linh kiện, thiếu linh kiện hoặc lỗi hàn. Các phương pháp kiểm tra phổ biến hiện nay gồm AOI (kiểm tra bằng camera), X-ray (soi mối hàn ẩn), ICT hoặc FCT (kiểm tra chức năng). Chỉ những bảng mạch đạt yêu cầu kỹ thuật mới được chuyển sang bước tiếp theo.
🔹 Bước 9: Hoàn thiện, đóng gói và bàn giao PCBA
PCBA đạt chuẩn sẽ được đóng gói chống tĩnh điện, bảo vệ khỏi va đập và độ ẩm. Sau đó, sản phẩm được bàn giao cho khách hàng hoặc đưa vào lắp ráp thành thiết bị điện tử hoàn chỉnh.
KINH NGHIỆM LỰA CHỌN NHÀ SẢN XUẤT PCBA UY TÍN
Việc lựa chọn đúng đơn vị gia công PCBA không chỉ đảm bảo sản phẩm đạt chuẩn, mà còn góp phần nâng cao hiệu quả sản xuất lâu dài. Dưới đây là tổng hợp những kinh nghiệm cốt lõi có thể áp dụng nếu bạn đang cần tìm một đơn vị sản xuất PCBA uy tín.
🔹 Ưu tiên đơn vị có kinh nghiệm thực tế

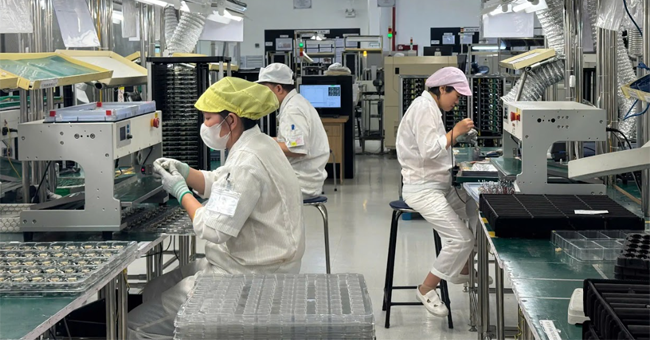

Có thể thấy, những đơn vị đã có nhiều dự án sản xuất PCBA thường có quy trình ổn định, có kinh nghiệm xử lý tốt lỗi phát sinh và đảm bảo chất lượng sản phẩm đầu ra. Tại Việt Nam hiện nay có nhiều nhà máy sản xuất PCBA, trong đó Công ty TNHH Điện tử SHDC là một trong những đơn vị tiêu biểu dự án phụ kiện của bộ sạc bộ sạc PlugBug ứng dụng tính năng Find My của Apple. SHDC không ngừng cải tiến công nghệ, để tạo ra các sản phẩm với chất lượng vượt trội và giá thành cạnh tranh cho khách hàng của mình.
🔹 Đánh giá năng lực thiết bị và công nghệ
Nên chọn nhà gia công có dây chuyền SMT, DIP hiện đại và hệ thống kiểm tra tự động để đảm bảo độ chính xác cao khi lắp ráp.
🔹 Kiểm tra quy trình và tiêu chuẩn chất lượng
Ưu tiên các đơn vị sản xuất áp dụng các tiêu chuẩn chất lượng như IPC, ISO và có các bước kiểm tra AOI, X-ray, ICT hoặc FCT trước khi bàn giao.
🔹 Minh bạch chi phí và thời gian giao hàng
Báo giá rõ ràng, cam kết tiến độ giúp bạn chủ động kế hoạch và tránh phát sinh chi phí không mong muốn.
🔹 Có hỗ trợ kỹ thuật và tư vấn
Nhà sản xuất PCBA chuyên nghiệp sẽ hỗ trợ tư vấn thiết kế, linh kiện và quy trình, giúp tối ưu chi phí và chất lượng.
Kết luận
Quy trình sản xuất PCBA là một chuỗi các công đoạn kỹ thuật quan trọng, từ thiết kế PCB, chuẩn bị linh kiện, lắp ráp SMT/DIP cho đến kiểm tra và hoàn thiện sản phẩm. Do đó, khi triển khai sản xuất hoặc lựa chọn đối tác sản xuất, bạn nên ưu tiên các đơn vị có kinh nghiệm, năng lực kỹ thuật và quy trình kiểm soát chất lượng rõ ràng. Đây chính là yếu tố then chốt giúp đảm bảo hiệu quả sản xuất và độ tin cậy lâu dài của sản phẩm điện tử.
