Trong sản xuất bo mạch điện tử hiện đại, quy trình SMT không chỉ là một công đoạn lắp ráp, mà còn là yếu tố then chốt quyết định chất lượng của bo mạch điện tử. Chỉ một sai sót nhỏ quá trình gia công cũng có thể dẫn đến lỗi hàn, giảm tuổi thọ sản phẩm hoặc phát sinh chi phí sửa chữa lớn. Do đó, việc xây dựng và kiểm soát chất lượng bài bản là nền tảng để đảm bảo chất lượng PCBA ổn định.
Quyết định độ chính xác vị trí linh kiện

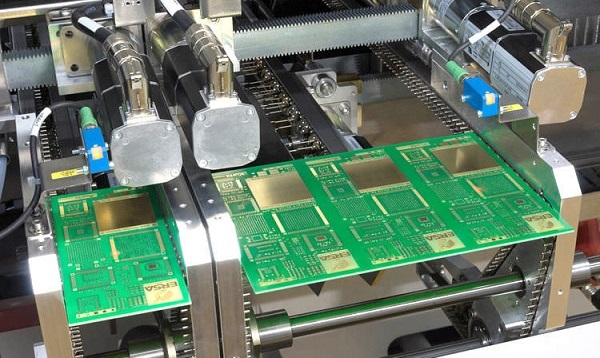

Độ chính xác lắp ráp linh kiện là yếu tố cốt lõi ảnh hưởng trực tiếp đến chất lượng và độ ổn định của PCBA. Có thể hiểu rằng từng linh kiện SMD cần được đặt đúng vị trí, đúng chiều, đúng lực ép và đúng thông số kỹ thuật theo thiết kế PCB ngay từ đầu.
Độ dày và độ đồng đều của kem hàn quyết định khả năng bám dính và liên kết điện giữa linh kiện và pad mạch. Nếu kem hàn in lệch, thiếu hoặc thừa, linh kiện dễ bị lệch tâm hoặc gây ngắn mạch sau khi hàn reflow.
Tiếp theo, máy gắn linh kiện SMT với độ chính xác cao giúp đảm bảo vị trí linh kiện đạt sai số ở mức micromet. Việc hiệu chỉnh đầu gắp, dữ liệu tọa độ và tốc độ gắn phù hợp là yếu tố quan trọng giúp hạn chế lỗi xoay lệch, đặt sai linh kiện hoặc lắp nhầm footprint, đặc biệt với các linh kiện kích thước nhỏ như 0402, 0201 hay IC chân mịn.
Kiểm soát quy trình để giảm lỗi hàn và lỗi bo mạch
Kiểm soát công đoạn in kem hàn là bước đầu tiên và cũng quan trọng nhất trong quy trình SMT. Độ dày, độ phủ và vị trí kem hàn cần được kiểm tra thường xuyên bằng hệ thống SPI. Bước này giúp đơn vị gia công phát hiện sớm các lỗi như thiếu kem, thừa kem hoặc lệch pad….
Ở công đoạn hàn reflow, việc kiểm soát nhiệt độ cũng vai trò quyết định chất lượng mối hàn. Nhiệt độ quá thấp có thể gây hàn không đủ, trong khi nhiệt độ quá cao dễ làm cháy linh kiện hoặc cong vênh PCB. Do đó, với mỗi loại bo mạch điện tử cần được thiết lập profile nhiệt phù hợp để đảm bảo mối hàn bền chắc và ổn định.
Sau khi hàn, hệ thống kiểm tra tự động AOI giúp phát hiện các lỗi ngoại quan như thiếu linh kiện, lệch vị trí, mối hàn kém hoặc ngắn mạch. Kết hợp với dữ liệu từ SPI, AOI cho phép truy vết nguyên nhân lỗi và điều chỉnh kịp thời ở các công đoạn trước. Từ đó giảm đáng kể tỷ lệ bo mạch điện tử bị lỗi.

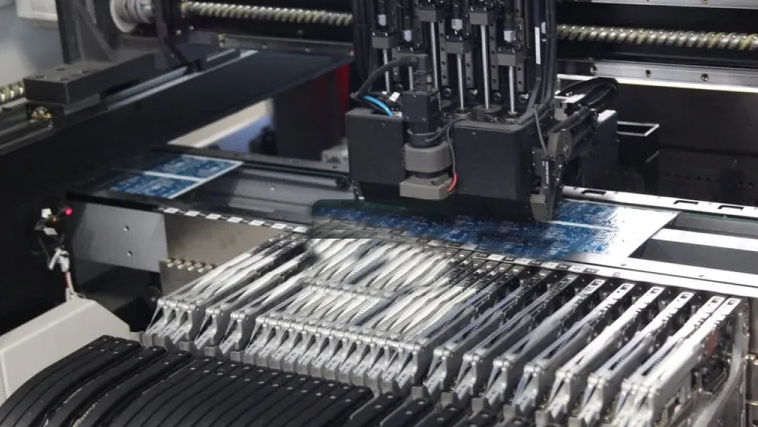

Dây chuyền SMT quyết định độ ổn định sản phẩm
Thiết bị và dây chuyền sản xuất là yếu tố trực tiếp ảnh hưởng đến độ ổn định và tính đồng nhất của bo mạch điện tử. Dù quy trình được xây dựng bài bản, nhưng nếu máy móc không đạt độ chính xác hoặc thiếu đồng bộ, chất lượng PCBA giữa các lô sản xuất rất dễ bị sai lệch.
Máy gắn chip là thiết bị trung tâm của dây chuyền SMT. Máy có độ chính xác cao giúp đặt linh kiện đúng vị trí, đúng chiều và đúng lực ép. Đặc biệt, với linh kiện kích thước nhỏ và IC chân mịn, dây chuyền SMT vẫn có thể hoạt động ổn định với tỷ lệ lỗi cực thấp.
Hệ thống tự động hóa và kết nối dây chuyền SMT cũng góp phần nâng cao độ ổn định sản phẩm. Việc đồng bộ máy in kem hàn, máy gắn linh kiện, lò reflow và hệ thống kiểm tra giúp giảm phụ thuộc vào thao tác thủ công do con người và đảm bảo chất lượng bo mạch nhất quán giữa các ca sản xuất.

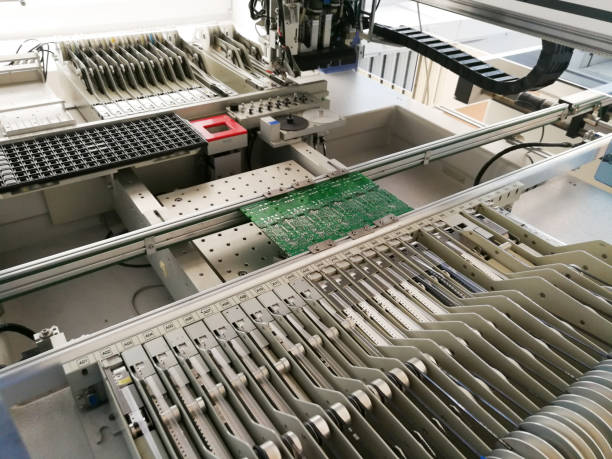

Đảm bảo độ bền và hiệu suất hoạt động của bo mạch
Trong các thiết bị điện tử, độ bền và hiệu suất hoạt động của bo mạch là yếu tố quyết định khả năng vận hành ổn định và tuổi thọ sản phẩm. Một bo mạch được sản xuất đúng quy trình, đặc biệt là quy trình SMT được kiểm soát chặt chẽ, sẽ hạn chế tối đa các lỗi tiềm ẩn có thể phát sinh trong quá trình sử dụng thực tế.
Trước hết, chất lượng mối hàn SMT ảnh hưởng trực tiếp đến độ bền cơ học và khả năng dẫn điện của bo mạch. Mối hàn đạt chuẩn sẽ giúp linh kiện bám chắc trên PCB, chịu được các tác động từ môi trường xung quanh. Ngược lại, mối hàn kém chất lượng dễ gây hiện tượng nứt mối hàn, tiếp xúc không ổn định hoặc lỗi gián đoạn tín hiệu sau thời gian dài sử dụng.
Bên cạnh đó, việc lắp ráp linh kiện chính xác và đồng đều giúp bo mạch hoạt động đúng theo thiết kế ban đầu. Khi linh kiện được đặt đúng vị trí và hàn đúng thông số, dòng điện và tín hiệu được truyền dẫn ổn định, từ đó nâng cao hiệu suất hoạt động và giảm nguy cơ quá nhiệt, nhiễu hoặc suy giảm hiệu năng.
Ngoài ra, quy trình kiểm tra và kiểm soát chất lượng sau SMT cũng đóng vai trò quan trọng trong việc đảm bảo độ bền bo mạch. Các bước kiểm tra giúp phát hiện sớm lỗi hàn, linh kiện sai lệch hoặc lỗi tiềm ẩn trước khi sản phẩm được đưa vào lắp ráp hoàn chỉnh và sử dụng thực tế. Điều này giúp giảm tỷ lệ bảo hành, sửa chữa và nâng cao độ tin cậy của thiết bị điện tử.
Tối ưu chi phí và thời gian sản xuất
Trong bối cảnh thị trường điện tử cạnh tranh cao, tối ưu chi phí và thời gian sản xuất là mục tiêu quan trọng của doanh nghiệp khi triển khai quy trình SMT. Một quy trình SMT được thiết kế và vận hành khoa học không chỉ đảm bảo chất lượng bo mạch điện tử mà còn giúp rút ngắn tiến độ, giảm lãng phí và nâng cao hiệu quả sản xuất tổng thể.
Khi uy trình SMT ổn định giúp giảm tối đa tỷ lệ lỗi và tái gia công. Điều này giúp doanh nghiệp tiết kiệm chi phí vật tư, nhân công sửa lỗi và hạn chế gián đoạn dây chuyền sản xuất.
Dây chuyền SMT tự động hóa cao cho phép sản xuất liên tục với tốc độ và độ chính xác ổn định. Việc giảm phụ thuộc vào thao tác thủ công giúp rút ngắn thời gian lắp ráp, hoàn thiện bo mạch điện tử với thời gian nhanh nhất.
Hiện nay, tại công ty điện tử HSDC đang sở hữu 4 dây chuyền gắn linh kiện tự động SMT với công suất có thể đạt tới 165 triệu điểm gắn/ tháng. Nhờ đó, SHDC luôn tận dụng tối đa nguồn lực cải tiến công nghệ, tối ưu hóa chi phí để tạo ra các sản phẩm với chất lượng vượt trội và giá thành cạnh tranh cho khách hàng.
Lời kết
Có thể thấy, chất lượng bo mạch điện tử phụ thuộc trực tiếp vào từng bước trong quy trình SMT. Toàn bộ các bước trong quy trình được kiểm soát chặt chẽ không chỉ giúp giảm lỗi sản xuất, nâng cao độ bền bo mạch mà còn tối ưu chi phí và thời gian cho doanh nghiệp. Chính vì vậydoanh nghiệp cần ưu tiên những đơn vị sở hữu quy trình SMT uy tín, nhằm đảm bảo sản phẩm đầu ra đạt chất lượng cao và ổn định lâu dài.
