Hướng dẫn phân loại và lựa chọn các loại bo mạch điện tử

Bo mạch điện tử là gì? Vai trò ra sao?

Bo mạch điện tử là nền tảng trung tâm dùng để kết nối, cố định và truyền tín hiệu giữa các linh kiện điện tử. Từ đó tạo nên một mạch điện hoàn chỉnh theo đúng thiết kế kỹ thuật. Bo mạch thường được sản xuất từ vật liệu cách điện, trên bề mặt có các đường mạch đồng giúp dẫn điện và đảm bảo tín hiệu hoạt động ổn định.

Trong các đồ điện tử hiện đại, bo mạch điện tử không chỉ đóng vai trò nâng đỡ linh kiện mà còn quyết định trực tiếp đến nhiều yếu tố khác. Có thể kể đến như: hiệu suất, độ bền, khả năng tản nhiệt và độ ổn định của thiết bị,… Tùy theo mức độ hoàn thiện, bo mạch điện tử có thể tồn tại ở dạng PCB hoặc PCBA.

Xem thêm: PCB và PCBA khác nhau thế nào? Gợi ý cách phân biệt cực dễ

Với sự phát triển của công nghệ, các loại bo mạch điện tử ngày càng đa dạng về cấu trúc, vật liệu và công nghệ lắp ráp. Đây cũng là bước tiến để có thể đáp ứng nhiều lĩnh vực khác nhau như điện tử dân dụng, công nghiệp, y tế, viễn thông và tự động hóa. Việc hiểu rõ khái niệm bo mạch điện tử là bước đầu quan trọng giúp doanh nghiệp và kỹ sư lựa chọn đúng loại bo mạch, tối ưu chi phí và đảm bảo chất lượng sản phẩm đầu ra.

Phân loại bo mạch điện tử theo cấu tạo

Dựa trên số lượng lớp mạch đồng và cấu trúc vật lý, bo mạch điện tử được chia thành nhiều loại khác nhau. Mỗi loại có đặc điểm riêng, phù hợp với từng mức độ phức tạp và yêu cầu kỹ thuật của sản phẩm.

Bo mạch điện tử 1 lớp (Single Layer PCB)

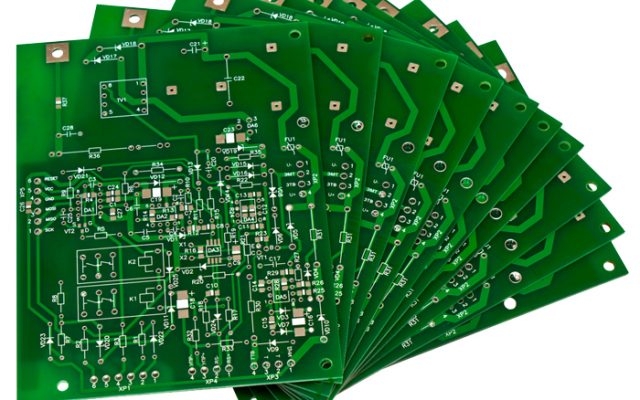

Bo mạch điện tử 1 lớp là loại bo mạch có một lớp đồng dẫn điện trên một mặt của vật liệu nền. Các linh kiện điện tử được lắp ráp chủ yếu ở một phía, các đường mạch đơn giản và dễ quan sát. Đặc điểm nổi bật của loại bo mạch này là:

• Cấu trúc đơn giản, dễ thiết kế và gia công
• Chi phí sản xuất thấp
• Phù hợp cho mạch điện có số lượng linh kiện ít

Ứng dụng phổ biến: được sử dụng trong các thiết bị điện tử dân dụng, đồ điện gia đình, mạch nguồn đơn giản, đồ chơi điện tử.

Bo mạch điện tử 2 lớp (Double Layer PCB)

Bo mạch điện tử 2 lớp có hai lớp đồng ở cả hai mặt của bảng mạch, được kết nối với nhau thông qua lỗ xuyên. Cấu tạo này giúp tăng mật độ linh kiện và tối ưu đường mạch. Loại mạch này thường có:

• Mật độ linh kiện cao hơn bo mạch 1 lớp
• Tối ưu không gian thiết kế
• Hiệu suất truyền tín hiệu ổn định hơn

Ứng dụng phổ biến: sử dụng trong các thiết bị điện tử công nghiệp, bo điều khiển, mạch điều khiển tự động, thiết bị IoT.

Bo mạch điện tử nhiều lớp (Multilayer PCB)

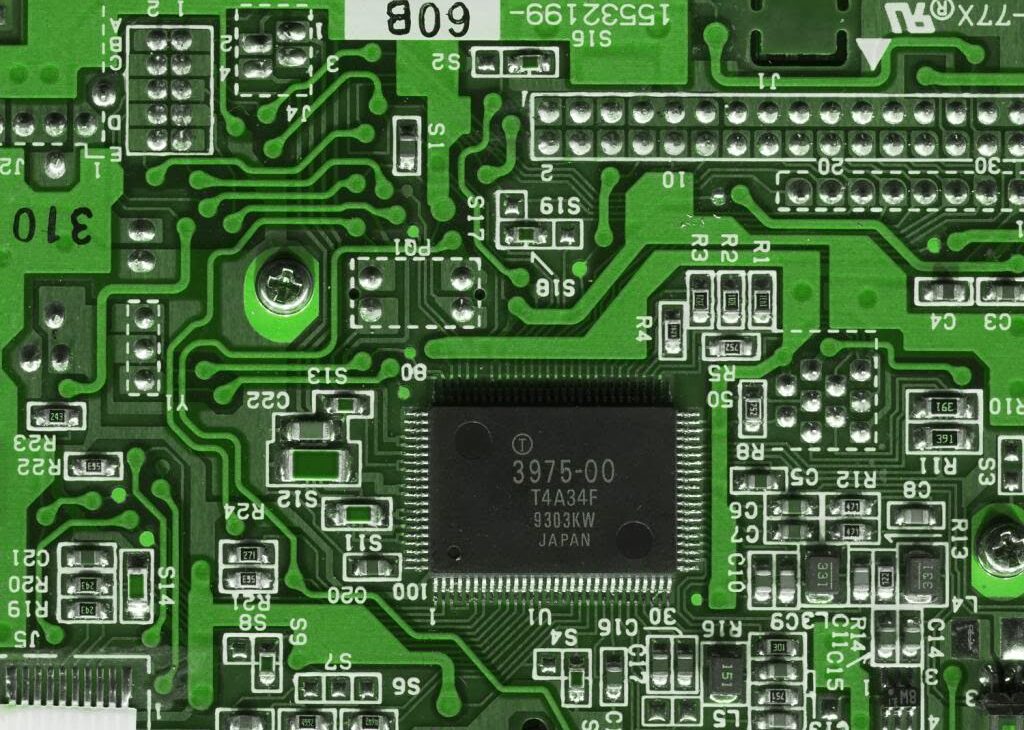

Bo mạch điện tử nhiều lớp được cấu tạo từ 3 lớp đồng trở lên, xếp chồng và ép nhiệt với nhau. Các lớp bên trong đảm nhiệm vai trò nguồn, mass hoặc tín hiệu, giúp tăng độ ổn định và giảm nhiễu điện từ, nổi bật với các đặc điểm như:

• Thiết kế mạch phức tạp, mật độ linh kiện rất cao
• Khả năng chống nhiễu và truyền tín hiệu tốt
• Kích thước nhỏ gọn nhưng hiệu suất cao

Ứng dụng phổ biến: đa số nằm trong các thiết bị viễn thông, máy tính, thiết bị y tế, hệ thống điều khiển công nghiệp, sản phẩm công nghệ cao.

Bo mạch điện tử cứng – mềm kết hợp (Rigid-Flex PCB)

Bo mạch cứng – mềm kết hợp là sự kết hợp giữa bo mạch cứng (Rigid PCB) và bo mạch mềm (Flex PCB) trong cùng một cấu trúc. Loại bo mạch này cho phép uốn cong linh hoạt mà vẫn đảm bảo độ bền cơ học.

• Linh hoạt trong thiết kế không gian
• Giảm số lượng đầu nối và dây cáp
• Độ tin cậy cao trong môi trường rung lắc

Ứng dụng phổ biến: Thiết bị y tế, điện tử ô tô, thiết bị đeo thông minh, sản phẩm có thiết kế nhỏ gọn.

Tùy theo độ phức tạp của bo mạch điện tử, các doanh nghiệp và kỹ sư dễ dàng lựa chọn phân loại phù hợp với chi phí sản xuất và yêu cầu kỹ thuật của từng dự án.

Phân loại bo mạch điện tử theo mức độ hoàn thiện

Dựa trên tình trạng lắp ráp linh kiện, bo mạch điện tử được chia thành hai nhóm chính là PCB và PCBA. Việc phân loại theo mức độ hoàn thiện giúp doanh nghiệp lựa chọn đúng loại bo mạch phù hợp với mục đích thiết kế, sản xuất và lắp ráp thiết bị điện tử.

PCB – Bo mạch in chưa lắp linh kiện

PCB (là viết tắt của Printed Circuit Board) là bo mạch điện tử mới ở dạng nền mạch, trên đó đã có các lớp đồng, đường mạch, lỗ khoan và lớp phủ bảo vệ. Tuy nhiên, ở đây chưa được lắp ráp bất kỳ linh kiện điện tử nào.

Đặc điểm kỹ thuật

• Chỉ đóng vai trò nền tảng kết nối mạch
• Chưa có chức năng hoạt động độc lập
• Dễ tùy biến và thay đổi thiết kế

Ưu điểm:

• Chi phí sản xuất thấp
• Phù hợp cho giai đoạn nghiên cứu, thử nghiệm
• Linh hoạt trong lắp ráp linh kiện theo yêu cầu

Ứng dụng phổ biến: Thiết kế mạch thử nghiệm, nghiên cứu R&D, các doanh nghiệp có dây chuyền lắp ráp riêng.

PCBA – Bo mạch điện tử đã lắp ráp hoàn chỉnh

PCBA (viết tắt của Printed Circuit Board Assembly) là bo mạch điện tử đã được lắp ráp đầy đủ linh kiện như điện trở, tụ điện, IC, connector… thông qua các công nghệ SMT, DIP hoặc kết hợp. Sau lắp ráp, bo mạch được kiểm tra để đảm bảo đạt tiêu chuẩn kỹ thuật trước khi đưa vào sử dụng.

Đặc điểm kỹ thuật:

• Có khả năng hoạt động ngay khi cấp nguồn
• Đáp ứng đầy đủ chức năng theo thiết kế
• Yêu cầu quy trình kiểm soát chất lượng nghiêm ngặt

Ưu điểm:

• Tiết kiệm thời gian và nhân lực sản xuất
• Đảm bảo độ chính xác và độ ổn định cao
• Phù hợp sản xuất hàng loạt

Ứng dụng phổ biến: Thiết bị điện tử thương mại, công nghiệp, y tế, viễn thông và tự động hóa.

Phân loại bo mạch điện tử theo công nghệ lắp ráp linh kiện

Căn cứ vào phương pháp gắn linh kiện lên bo mạch, bo mạch điện tử được phân loại theo các công nghệ lắp ráp khác nhau. Mỗi công nghệ đều có những ưu điểm riêng, phù hợp với từng yêu cầu kỹ thuật và quy mô sản xuất.

Bo mạch điện tử công nghệ SMT

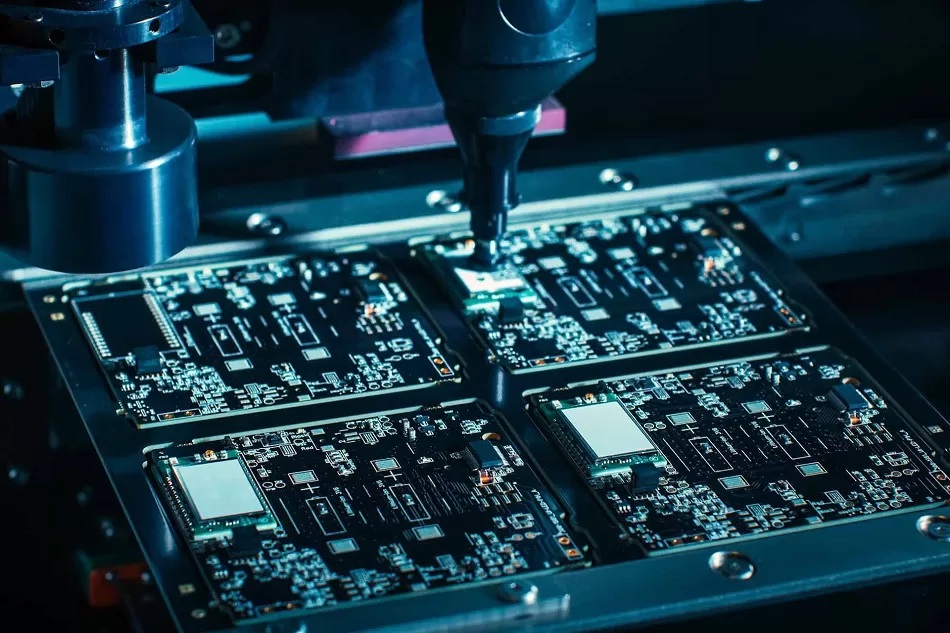

Bo mạch SMT là loại bo mạch sử dụng linh kiện dán bề mặt (còn gọi là SMD), được gắn trực tiếp lên bề mặt PCB bằng kem hàn và lò hàn reflow, không cần khoan lỗ xuyên chân linh kiện.

Đặc điểm kỹ thuật:

• Mật độ linh kiện cao
• Kích thước bo mạch nhỏ gọn
• Tốc độ lắp ráp nhanh, độ chính xác cao

Ưu điểm:

• Phù hợp sản xuất hàng loạt
• Tối ưu không gian thiết kế
• Hiệu suất và độ ổn định cao

Ứng dụng phổ biến: Thiết bị điện tử dân dụng, thiết bị IoT, viễn thông, điện tử tiêu dùng và công nghiệp hiện đại.

Bo mạch điện tử công nghệ DIP / THT

Bo mạch DIP (hoặc THT) sử dụng linh kiện cắm xuyên lỗ, trong đó chân linh kiện được đưa qua lỗ khoan trên PCB và hàn ở mặt dưới của bo mạch.

Đặc điểm kỹ thuật:

• Liên kết cơ học chắc chắn
• Dễ quan sát và sửa chữa
• Phù hợp linh kiện kích thước lớn

Ưu điểm:

• Độ bền cao trong môi trường rung lắc
• Dễ thay thế, bảo trì
• Phù hợp mạch công suất

Ứng dụng phổ biến: Nguồn điện, bo mạch công nghiệp, thiết bị công suất cao, mạch điều khiển cơ khí.

Bo mạch điện tử kết hợp SMT và DIP

Đây là loại bo mạch sử dụng đồng thời hai công nghệ SMT và DIP trên cùng một PCB, tận dụng tất cả ưu điểm của 2 phương pháp lắp ráp bên trên

Đặc điểm kỹ thuật:

• Linh hoạt trong thiết kế mạch
• Đáp ứng nhiều yêu cầu kỹ thuật khác nhau
• Thường dùng trong sản phẩm phức tạp

Ứng dụng phổ biến: Thiết bị công nghiệp, bo điều khiển, thiết bị điện tử chuyên dụng.

Phân loại bo mạch điện tử theo vật liệu sản xuất

Ngoài cấu tạo và công nghệ lắp ráp, bo mạch điện tử còn được phân loại dựa trên vật liệu nền. Đây là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng tản nhiệt và hiệu suất hoạt động của mạch.

Bo mạch điện tử FR4

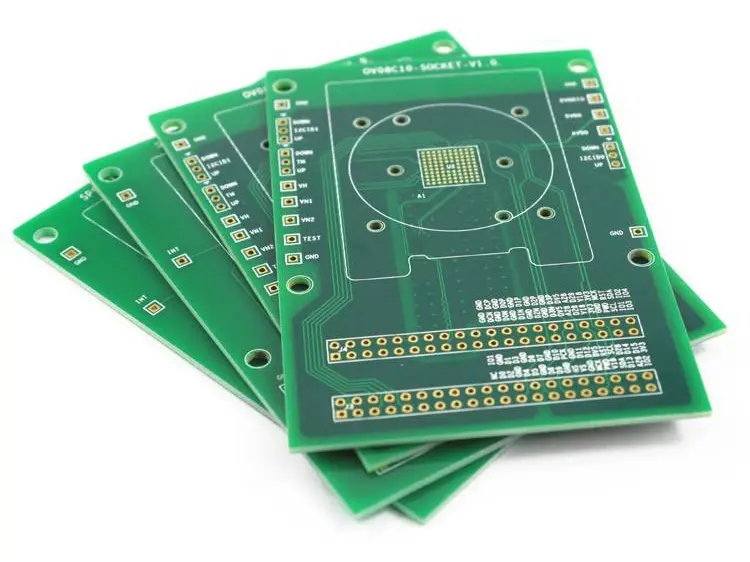

FR4 là vật liệu phổ biến nhất hiện nay, được làm từ sợi thủy tinh kết hợp nhựa epoxy, có khả năng cách điện và chịu nhiệt tốt.

Đặc điểm nổi bật:

• Độ bền cơ học cao
• Khả năng cách điện tốt
• Chi phí hợp lý

Ứng dụng phổ biến: Hầu hết các thiết bị điện tử dân dụng và công nghiệp.

Bo mạch nhôm (Aluminum PCB)

Bo mạch nhôm sử dụng lớp nền kim loại nhôm, giúp tăng khả năng tản nhiệt so với bo mạch FR4 truyền thống.

Đặc điểm nổi bật:

• Tản nhiệt hiệu quả
• Phù hợp mạch công suất cao
• Tăng tuổi thọ linh kiện

Ứng dụng phổ biến: Đèn LED, nguồn công suất, thiết bị điện tử công nghiệp.

Bo mạch mềm (FPC – Flexible PCB)

Bo mạch mềm được sản xuất từ vật liệu dẻo, có thể uốn cong hoặc gập trong quá trình lắp ráp.

Đặc điểm nổi bật:

• Linh hoạt trong không gian hẹp
• Giảm số lượng dây kết nối
• Trọng lượng nhẹ

Ứng dụng phổ biến: Thiết bị di động, thiết bị đeo thông minh, camera, màn hình.

Bo mạch cứng – mềm kết hợp (Rigid-Flex PCB)

Rigid-Flex PCB là sự kết hợp giữa bo mạch cứng và bo mạch mềm, cho phép vừa đảm bảo độ bền vừa linh hoạt trong thiết kế.

Đặc điểm nổi bật:

• Độ tin cậy cao
• Giảm đầu nối trung gian
• Phù hợp thiết kế phức tạp

Ứng dụng phổ biến: Thiết bị y tế, hàng không, điện tử ô tô, thiết bị công nghệ cao.

Lưu ý khi lựa chọn các loại bo mạch điện tử theo yêu cầu

Việc lựa chọn các loại bo mạch điện tử theo yêu cầu không chỉ dựa trên giá thành mà cần cân nhắc đồng thời nhiều yếu tố kỹ thuật và mục tiêu sử dụng. Dưới đây là những lưu ý quan trọng giúp đảm bảo bo mạch đáp ứng đúng chức năng, tối ưu chi phí, độ bền và hiệu quả vận hành lâu dài.

Xác định rõ mục đích sử dụng và môi trường làm việc

Trước tiên, cần xác định bo mạch được sử dụng trong thiết bị dân dụng, công nghiệp hay chuyên dụng. Các yếu tố như nhiệt độ, độ ẩm, rung lắc, bụi bẩn hoặc môi trường ngoài trời sẽ ảnh hưởng trực tiếp đến việc lựa chọn cấu tạo bo mạch, vật liệu nền và công nghệ lắp ráp phù hợp.

Lựa chọn phù hợp với độ phức tạp của mạch

Đối với mạch đơn giản, số lượng linh kiện ít, bo mạch 1 lớp hoặc 2 lớp có thể đáp ứng tốt và tiết kiệm chi phí. Ngược lại, các mạch có mật độ linh kiện cao, yêu cầu chống nhiễu và ổn định tín hiệu nên ưu tiên bo mạch nhiều lớp hoặc bo mạch cứng – mềm kết hợp.

Cân nhắc công nghệ lắp ráp linh kiện

Việc chọn đúng công nghệ lắp ráp giúp tối ưu chi phí và nâng cao chất lượng bo mạch điện tử. Tùy theo yêu cầu về kích thước, độ bền và sản lượng, có thể lựa chọn:

• Công nghệ SMT
• Công nghệ DIP/THT
• Kết hợp SMT và DIP

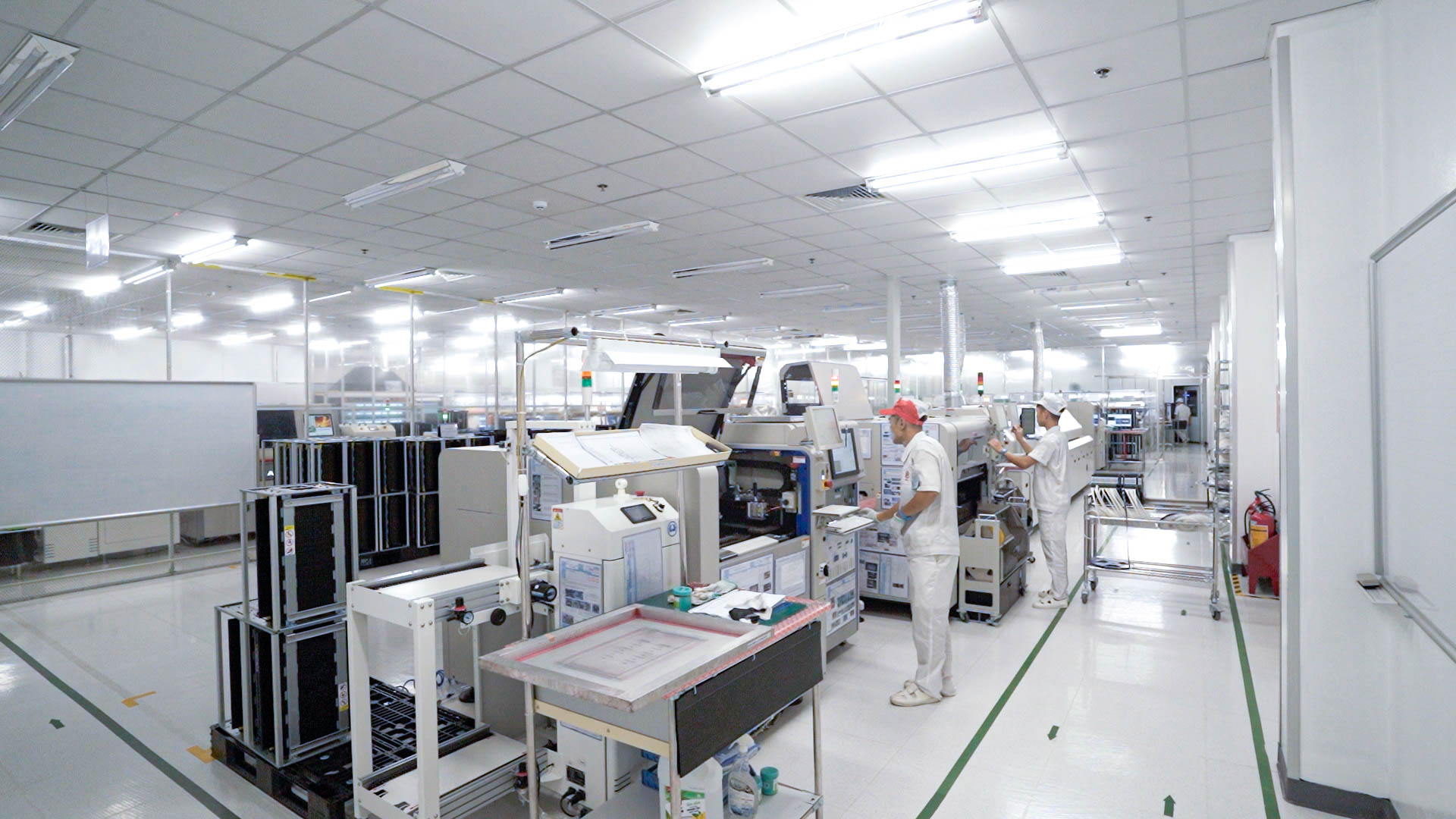

Với kinh nghiệm thực tế trong gia công và lắp ráp bo mạch điện tử theo yêu cầu, công ty điện tử SHDC có khả năng tư vấn lựa chọn công nghệ lắp ráp phù hợp ngay từ giai đoạn thiết kế. Đồng thời triển khai đồng bộ SMT, DIP và giải pháp lắp ráp kết hợp. Từ đó giúp khách hàng tối ưu chi phí sản xuất, rút ngắn thời gian triển khai và đảm bảo chất lượng bo mạch đầu ra.

Kết luận

Việc hiểu rõ và phân loại đúng các loại bo mạch điện tử là yếu tố then chốt giúp đảm bảo hiệu suất, độ bền và tính ổn định của thiết bị điện tử. Mỗi loại bo mạch đều có ưu điểm và phạm vi ứng dụng riêng, phù hợp với từng yêu cầu kỹ thuật và mục đích sử dụng cụ thể.
