Hiện nay, gia công mạch PCB đóng vai trò nền tảng trong việc tạo ra các thiết bị điện tử ổn định, bền bỉ và có độ chính xác cao. Từ đồ gia dụng, thiết bị công nghiệp cho đến sản phẩm công nghệ cao như IoT, viễn thông hay tự động hóa, tất cả đều cần đến các bảng mạch in được gia công theo tiêu chuẩn kỹ thuật nghiêm ngặt.
Vậy gia công mạch PCB là gì? Quy trình thực hiện gồm những công đoạn nào? Sử dụng công nghệ sản xuất ra sao? Làm thế nào để lựa chọn đơn vị gia công mạch PCB uy tín? Cùng tìm hiểu ngay tại đây để có thêm kinh nghiệm lựa chọn nhà cung cấp phù hợp cho nhu cầu của doanh nghiệp.
Gia công mạch PCB là gì?

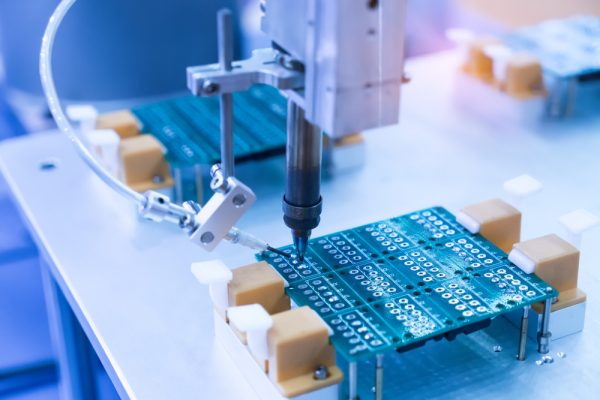

Gia công mạch PCB là quá trình sản xuất bảng mạch in dựa trên bản thiết kế kỹ thuật, nhằm tạo ra nền tảng kết nối và cố định các linh kiện điện tử trong thiết bị. PCB đóng vai trò như “xương sống” của mạch điện, giúp truyền dẫn tín hiệu, phân phối nguồn điện và đảm bảo các linh kiện hoạt động ổn định, chính xác theo thiết kế.
Quá trình gia công mạch PCB bao gồm nhiều công đoạn kỹ thuật. Bao gồm các bước như: thiết kế layout mạch, in mạch, ăn mòn đồng, khoan lỗ, phủ chống oxy hóa, kiểm tra điện và kiểm soát chất lượng. Tùy theo yêu cầu sử dụng, PCB có thể được gia công ở nhiều dạng khác nhau như: mạch 1 lớp, 2 lớp, đa lớp; mạch cứng, mạch mềm hoặc mạch kết hợp cứng – mềm,…
Trong thực tế, chất lượng gia công mạch PCB ảnh hưởng trực tiếp đến độ bền, độ ổn định và hiệu suất hoạt động của sản phẩm điện tử. Do đó, các doanh nghiệp sản xuất thường lựa chọn gia công PCB tại những đơn vị có năng lực kỹ thuật, hệ thống máy móc hiện đại và tuân thủ các tiêu chuẩn chất lượng quốc tế. Mục đích nhằm đảm bảo bo mạch đáp ứng tốt yêu cầu kỹ thuật và tuổi thọ sử dụng lâu dài.
Xem thêm: PCB là gì? Khái niệm, cấu tạo và ứng dụng của bảng mạch in
Vai trò của gia công mạch PCB trong ngành điện tử hiện đại
Gia công mạch PCB giữ vai trò nền tảng trong ngành điện tử hiện đại, không chỉ quyết định chất lượng hoạt động của thiết bị mà còn ảnh hưởng trực tiếp đến thiết kế, chi phí và hiệu quả sản xuất. Trước hết, nó giúp các thiết bị điện tử hoạt động ổn định và bền bỉ hơn. Các đường mạch được thiết kế và gia công chính xác, giúp tín hiệu truyền dẫn thông suốt, hạn chế nhiễu điện, chập mạch hoặc lỗi kết nối. Điều này đặc biệt quan trọng với các sản phẩm điện tử hoạt động liên tục hoặc yêu cầu độ tin cậy cao.

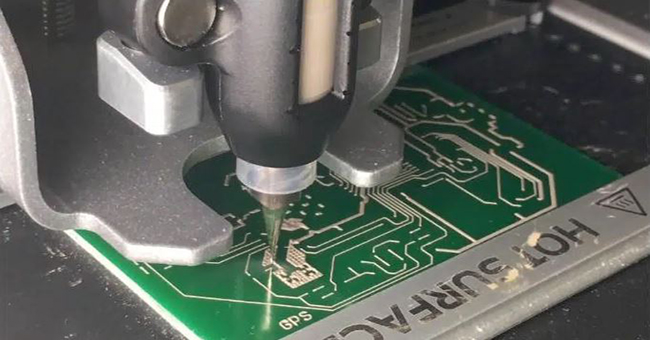

Bên cạnh đó, gia công mạch PCB góp phần thu nhỏ kích thước và tối ưu thiết kế sản phẩm. Các linh kiện có thể được bố trí gọn gàng trên một bảng mạch, giúp thiết bị nhẹ và nhỏ hơn, nhưng vẫn đảm bảo đầy đủ chức năng. Đây là yếu tố then chốt trong xu hướng phát triển các thiết bị điện tử hiện đại như smartphone, thiết bị IoT hay đồ điện tử thông minh.
Ngoài ra, sản xuất mạch PCB còn giúp nâng cao hiệu quả sản xuất và giảm chi phí. Khi mạch được gia công theo quy trình tiêu chuẩn, doanh nghiệp có thể sản xuất hàng loạt với chất lượng đồng đều, dễ kiểm soát lỗi. Điều này giúp rút ngắn thời gian đưa sản phẩm ra thị trường và tăng khả năng cạnh tranh cho doanh nghiệp.
Các loại mạch PCB phổ biến trong gia công hiện nay
Tùy theo mục đích sử dụng, cấu trúc và yêu cầu kỹ thuật của sản phẩm, gia công mạch PCB hiện nay được chia thành nhiều loại khác nhau như sau:
Mạch PCB một lớp
Loại mạch này chỉ có một mặt đồng dẫn điện và là loại đơn giản nhất trong gia công. Loại mạch này thường được sử dụng trong các thiết bị điện tử cơ bản như đồ gia dụng, đồ chơi điện tử hoặc các mạch điều khiển đơn giản. Ưu điểm là chi phí thấp, dễ sản xuất và thời gian gia công nhanh.
Mạch PCB hai lớp

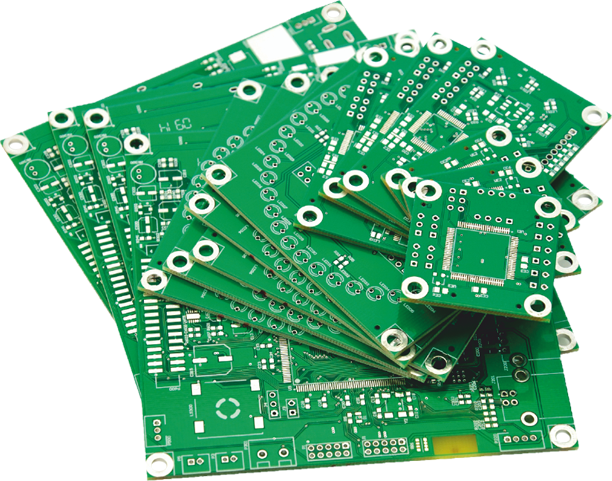

Mạch PCB hai lớp có lớp đồng dẫn điện ở cả hai mặt của bảng mạch, cho phép bố trí nhiều linh kiện hơn so với mạch một lớp. Đây là loại mạch được sử dụng nhiều trong các thiết bị điện tử dân dụng và sản phẩm công nghiệp nhẹ. Bản mạch có hai lớp giúp tối ưu không gian, tăng khả năng kết nối và cải thiện hiệu suất mạch.
Mạch PCB nhiều lớp
Bao gồm các mạch PCB có từ 4 lớp trở lên, được ghép chặt với nhau theo cấu trúc kỹ thuật phức tạp. Loại mạch này thường xuất hiện trong các thiết bị yêu cầu cao về hiệu năng và độ ổn định như thiết bị viễn thông, y tế, máy chủ hoặc hệ thống tự động hóa. Do đó, loại mạch này đòi hỏi công nghệ sản xuất hiện đại và kiểm soát chất lượng nghiêm ngặt.
Mạch PCB cứng
PCB cứng được làm từ vật liệu nền cố định, không thể uốn cong trong quá trình sử dụng. Đây là loại mạch phổ biến nhất hiện nay, có độ bền cao và phù hợp với hầu hết các ứng dụng điện tử.
Mạch PCB mềm và PCB cứng – mềm
PCB mềm có khả năng uốn cong linh hoạt, được sử dụng trong các thiết bị nhỏ gọn như điện thoại, thiết bị đeo thông minh. PCB cứng – mềm là sự kết hợp giữa hai loại, giúp tối ưu thiết kế, giảm số lượng đầu nối và tăng độ bền tổng thể của sản phẩm.
Có thể thấy, mỗi loại mạch PCB đều có ưu điểm và phạm vi ứng dụng riêng. Việc lựa chọn đúng loại PCB ngay từ đầu sẽ giúp quá trình gia công thuận lợi hơn, đảm bảo chất lượng bo mạch và đáp ứng tốt yêu cầu sử dụng của sản phẩm điện tử hiện đại.

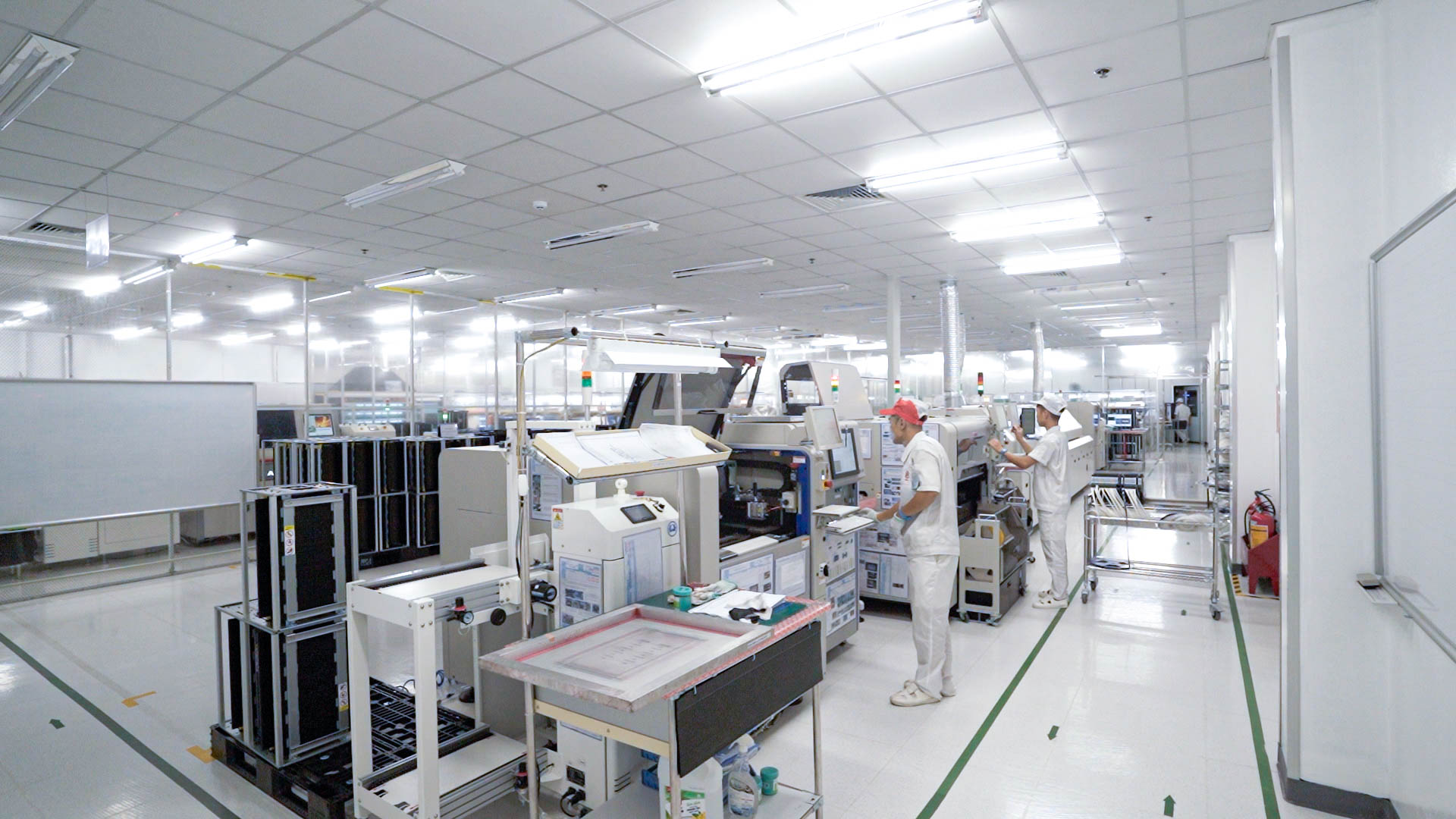

Quy trình và công nghệ sản xuất mạch PCB
Để tạo ra một bảng mạch PCB đạt chất lượng, quá trình sản xuất cần tuân thủ quy trình kỹ thuật và kiểm tra chất lượng chặt chẽ. Mỗi công đoạn đều ảnh hưởng trực tiếp đến độ chính xác, độ bền và khả năng hoạt động ổn định của mạch điện tử. Thông thường, gia công mạch PCB bao gồm các bước sau:
Tiếp nhận thiết kế và kiểm tra kỹ thuật
Quy trình bắt đầu từ việc tiếp nhận bản thiết kế mạch. Đơn vị gia công sẽ kiểm tra tính khả thi của thiết kế, đảm bảo các thông số như độ rộng đường mạch, số lớp mạch và vật liệu,… phù hợp với yêu cầu sản xuất thực tế. Bước này giúp hạn chế lỗi phát sinh ngay từ đầu.
Gia công tạo mạch
Khi bản thiết kế được xác nhận, bảng mạch sẽ được tạo hình bằng các công nghệ phổ biến như in quang – ăn mòn hóa học hoặc gia công CNC. Quá trình này hình thành nên các đường dẫn điện chính xác theo bản vẽ, đảm bảo tín hiệu truyền dẫn ổn định và hạn chế nhiễu.
Khoan lỗ và xử lý bề mặt
Các lỗ kết nối linh kiện và lỗ liên kết giữa các lớp mạch được khoan bằng máy khoan CNC với độ chính xác cao. Sau đó, bảng mạch được xử lý bề mặt bằng các công nghệ như HASL, OSP hoặc ENIG nhằm bảo vệ lớp đồng, chống oxy hóa và tăng độ bền mối hàn trong quá trình lắp ráp linh kiện.
In ký hiệu và phủ bảo vệ
Bề mặt PCB sẽ được thêm lớp chữ in để hiển thị ký hiệu linh kiện, giúp thuận tiện cho quá trình lắp ráp và bảo trì. Đồng thời, lớp phủ bảo vệ cũng được áp dụng để ngăn chập mạch, bảo vệ đường dẫn điện khỏi tác động môi trường.

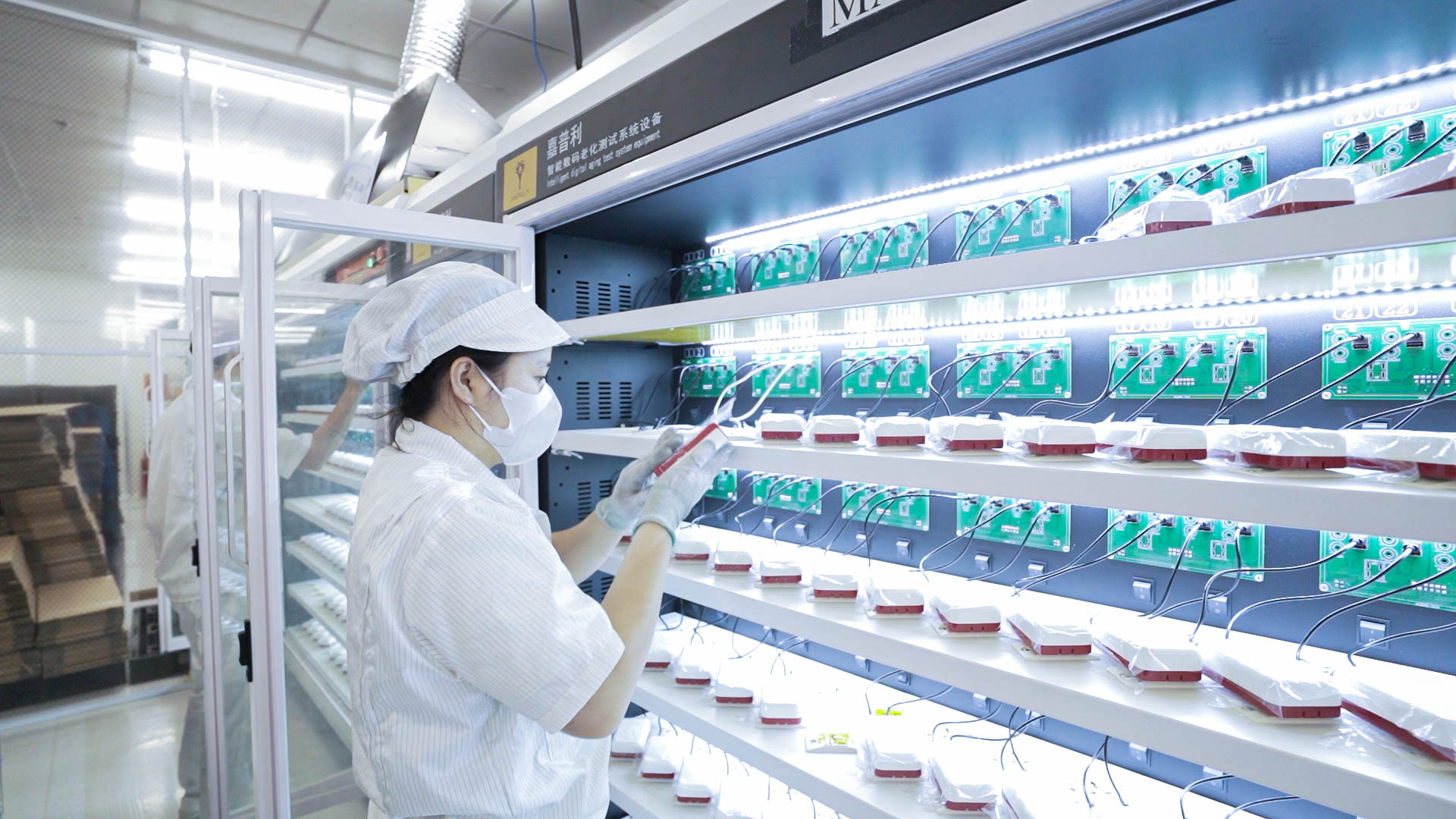

Kiểm tra và kiểm soát chất lượng
Trước khi xuất xưởng, mạch PCB sẽ trải qua các bước kiểm tra nghiêm ngặt như kiểm tra ngoại quan, kiểm tra điện (E-test), nhằm đảm bảo mạch hoạt động đúng thiết kế. Đây là bước quan trọng giúp phát hiện sớm lỗi và đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật.
Nhìn chung, quy trình và công nghệ sản xuất mạch PCB ngày càng được tự động hóa và nâng cấp nhằm đáp ứng nhu cầu về độ chính xác, độ bền và sản xuất số lượng lớn. Việc lựa chọn đơn vị sản xuất có công nghệ hiện đại và quy trình tiêu chuẩn sẽ giúp doanh nghiệp đảm bảo chất lượng sản phẩm và tối ưu hiệu quả sản xuất.
Tiêu chuẩn chất lượng trong sản xuất PCB
Chất lượng mạch PCB là yếu tố quyết định đến độ ổn định, độ bền và độ an toàn của toàn bộ thiết bị. Vì vậy, quá trình gia công mạch PCB cần tuân thủ các tiêu chuẩn nghiêm ngặt, nhằm đảm bảo bảng mạch hoạt động đúng thiết kế và phù hợp với điều kiện sử dụng thực tế.
Các tiêu chuẩn kỹ thuật quốc tế
Các đơn vị gia công mạch PCB uy tín thường áp dụng những tiêu chuẩn quốc tế như IPC trong suốt quá trình sản xuất. Những tiêu chuẩn này quy định rõ về độ rộng đường mạch, khoảng cách an toàn, độ dày lớp đồng, khả năng chịu nhiệt và mức độ chấp nhận lỗi. Từ đó, có cơ sở để đảm bảo PCB đạt độ tin cậy cao trong quá trình sử dụng.
Đảm bảo độ chính xác và tính đồng nhất
Một bản mạch PCB chất lượng cần được gia công với độ chính xác cao, đúng theo yêu cầu của đối tác. Các đường mạch rõ ràng, lỗ khoan đúng vị trí, lớp phủ đồng đều giúp hạn chế lỗi chập mạch, đứt mạch hoặc sai lệch linh kiện. Đặc biệt trong sản xuất hàng loạt, tính đồng nhất giữa các bảng mạch là yếu tố rất quan trọng.
Kiểm soát vật liệu và xử lý bề mặt
Vật liệu nền và lớp đồng sử dụng trong gia công PCB bắt buộc phải đạt tiêu chuẩn về độ bền cơ học và khả năng dẫn điện. Nhà sản xuất có thể sử dụng các công nghệ xử lý bề mặt như HASL, OSP hay ENIG,… để chống oxy hóa, tăng độ bám mối hàn và kéo dài tuổi thọ của mạch.
Kiểm tra và đánh giá trước khi xuất xưởng
Trước khi đưa vào sử dụng, mạch PCB phải trải qua các bước kiểm tra như: kiểm tra ngoại quan, kiểm tra điện nhằm phát hiện sớm lỗi kỹ thuật. Việc kiểm tra nghiêm ngặt giúp đảm bảo sản phẩm đạt yêu cầu kỹ thuật, hạn chế rủi ro phát sinh trong quá trình lắp ráp và vận hành thiết bị.
Tiêu chí lựa chọn đơn vị gia công mạch PCB uy tín
Trên thị trường Việt Nam hiện nay có rất nhiều đơn vị cung cấp dịch vụ gia công mạch PCB. Tuy nhiên không phải nhà cung cấp nào cũng đáp ứng được yêu cầu về chất lượng, tiến độ và độ ổn định lâu dài. Việc lựa chọn đúng đối tác gia công sẽ giúp doanh nghiệp giảm thiểu rủi ro kỹ thuật và tối ưu chi phí sản xuất. Và sau đây là một số tiêu chí mà bạn nên cân nhắc.
Năng lực kỹ thuật và kinh nghiệm thực tế
Đơn vị gia công uy tín cần có kinh nghiệm thực tế trong nhiều dự án và khả năng xử lý đa dạng loại mạch từ đơn giản đến phức tạp. Đội ngũ kỹ thuật am hiểu quy trình sản xuất, sẵn sàng tư vấn giải pháp phù hợp ngay từ giai đoạn thiết kế sẽ giúp hạn chế lỗi và tiết kiệm thời gian triển khai.

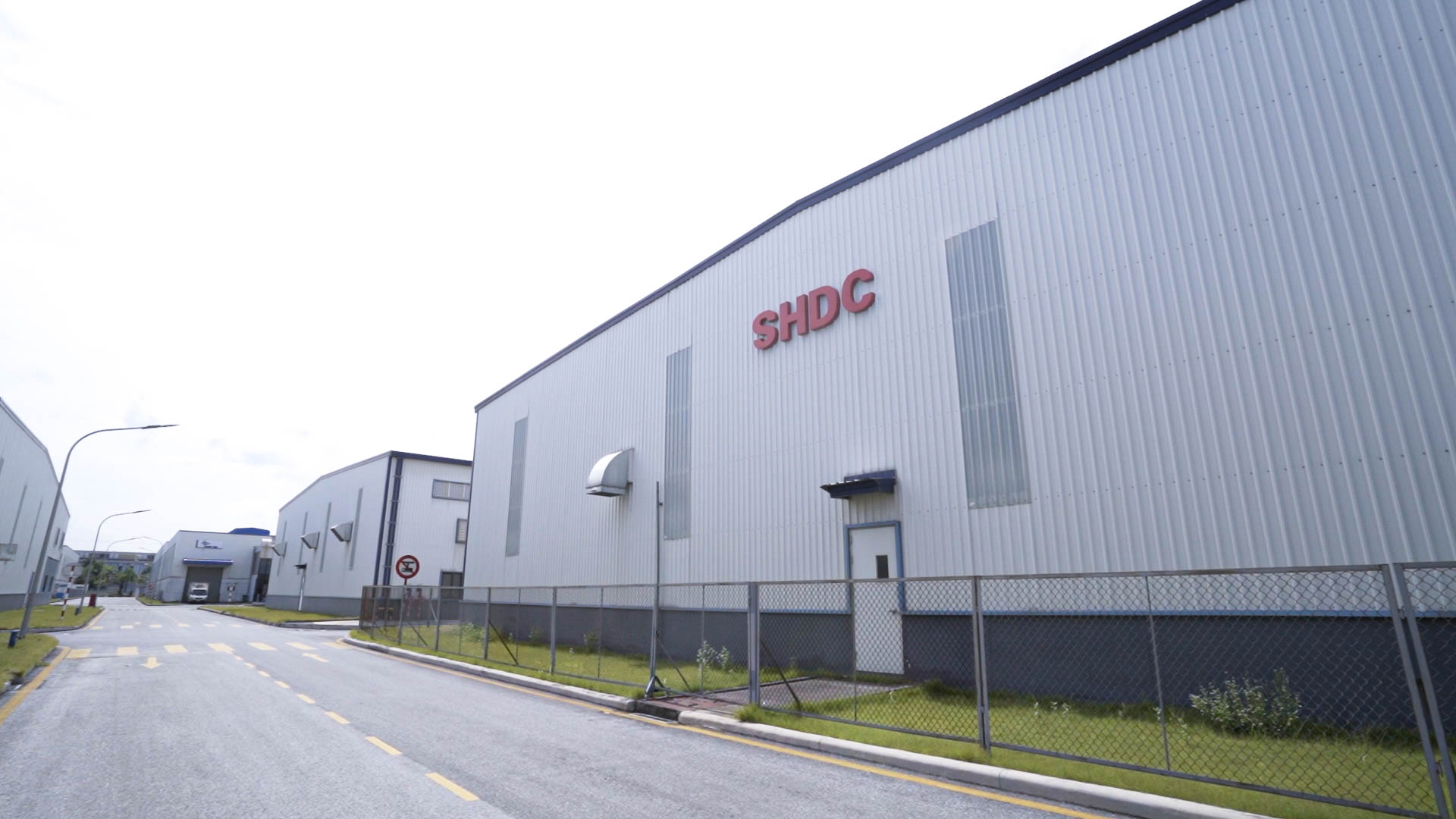

Công ty điện tử SHDC là đối tác tin cậy của các doanh nghiệp lớn ở trong và ngoài nước như: Thaco, Nittan, KMW, Power tech,… Với nhà máy rộng 1300m2, đơn vị sở hữu quy trình và các máy móc hiện đại tiên tiến cùng đội ngũ kỹ thuật giàu kinh nghiệm. Từ đó, đảm bảo mang đến giải pháp gia công mạch PCB theo yêu cầu, phù hợp cho cả sản phẩm dân dụng và công nghiệp.
Hệ thống máy móc và công nghệ sản xuất
Máy móc hiện đại là yếu tố quan trọng đảm bảo độ chính xác và tính đồng nhất của mạch PCB. Với các đơn hàng số lượng lớn hoặc chất lượng cao, cần ưu tiên dây chuyền sản xuất tự động, công nghệ khoan – tạo mạch – xử lý bề mặt tiên tiến để đáp ứng tốt yêu cầu về chất lượng.
Quy trình kiểm soát chất lượng rõ ràng
Một đơn vị gia công mạch PCB chuyên nghiệp cần có quy trình kiểm tra và kiểm soát chất lượng chặt chẽ ở từng công đoạn. Việc áp dụng các tiêu chuẩn kỹ thuật và kiểm tra trước khi xuất xưởng giúp đảm bảo mạch PCB hoạt động ổn định và phù hợp với yêu cầu của khách hàng.
Khả năng đáp ứng theo yêu cầu và tiến độ
Đơn vị uy tín cần đảm bảo yêu cầu tiến độ giao hàng đúng hẹn, đồng thời hỗ trợ tốt cho cả đơn hàng nhỏ lẻ lẫn sản xuất hàng loạt.
Kết luận
Có thể thấy, gia công mạch PCB là yếu tố quyết định trực tiếp đến chất lượng, độ bền và hiệu suất hoạt động của sản phẩm điện tử. Việc nắm rõ quy trình sản xuất và tiêu chuẩn kiểm soát chất lượng sẽ giúp hạn chế rủi ro, tối ưu chi phí cho doanh nghiệp. Đòng thời cũng là nền tảng quan trọng giúp đảm bảo sản phẩm đầu ra đáp ứng tốt các yêu cầu ngày càng khắt khe của thị trường điện tử hiện nay.
