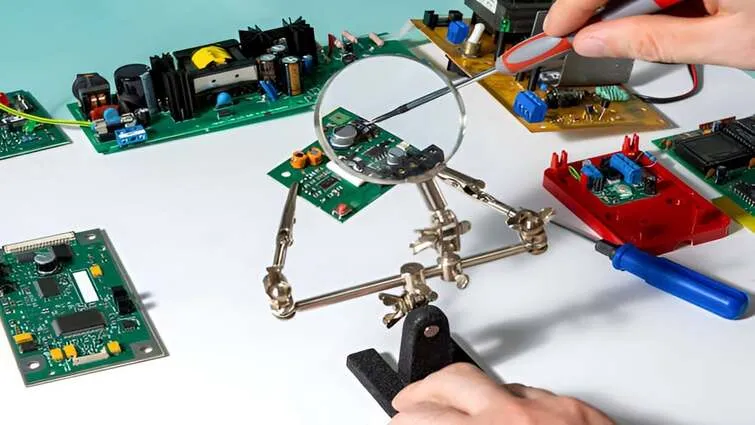

Tất tần tật về gia công SMT ô tô y tế: Quy trình – tiêu chuẩn và chi phí

Gia công SMT ô tô y tế là lĩnh vực đòi hỏi độ chính xác và độ tin cậy rất cao do sản phẩm được ứng dụng trong các hệ thống an toàn của ô tô và thiết bị chăm sóc sức khỏe. Do đó, doanh nghiệp cần hiểu rõ quy trình sản xuất, các tiêu chuẩn quốc tế cũng như những yếu tố ảnh hưởng đến chi phí để lựa chọn đối tác phù hợp. Bài viết dưới đây sẽ cung cấp tất tần tật thông tin về gia công SMT lĩnh vưc này một cách dễ hiểu và đầy đủ.

Vì sao gia công SMT ô tô y tế có yêu cầu kỹ thuật khắt khe?

Gia công SMT ô tô y tế đòi hỏi tiêu chuẩn kỹ thuật cao hơn nhiều so với các sản phẩm điện tử thông thường. Bởi lẽ, các bo mạch được sử dụng trong hệ thống an toàn của ô tô và thiết bị y tế, nơi mà chỉ một lỗi nhỏ cũng có thể ảnh hưởng đến hiệu suất vận hành và độ an toàn của người dùng.

Những yêu cầu quan trọng bao gồm:

• Độ chính xác cao: Linh kiện phải được gắn đúng vị trí với sai số rất nhỏ để đảm bảo sản phẩm hoạt động ổn định.
• Độ tin cậy lâu dài: Bo mạch cần chịu được rung động, nhiệt độ và môi trường làm việc khắc nghiệt trong thời gian dài.
• Kiểm soát chất lượng nghiêm ngặt: Sản phẩm phải trải qua nhiều bước kiểm tra như AOI, X-Ray, ICT và FCT trước khi xuất xưởng.
• Tuân thủ tiêu chuẩn quốc tế: cần đáp ứng các tiêu chuẩn như IPC-A-610, IATF 16949 và ISO 13485.
• Khả năng truy xuất nguồn gốc: Mọi công đoạn sản xuất và linh kiện đều cần được lưu trữ dữ liệu để phục vụ việc kiểm tra và bảo hành.

Chính vì những yêu cầu trên, doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm và hệ thống quản lý chất lượng bài bản để đảm bảo quá trình gia công SMT ô tô y tế đạt hiệu quả và đáp ứng các tiêu chuẩn quốc tế.

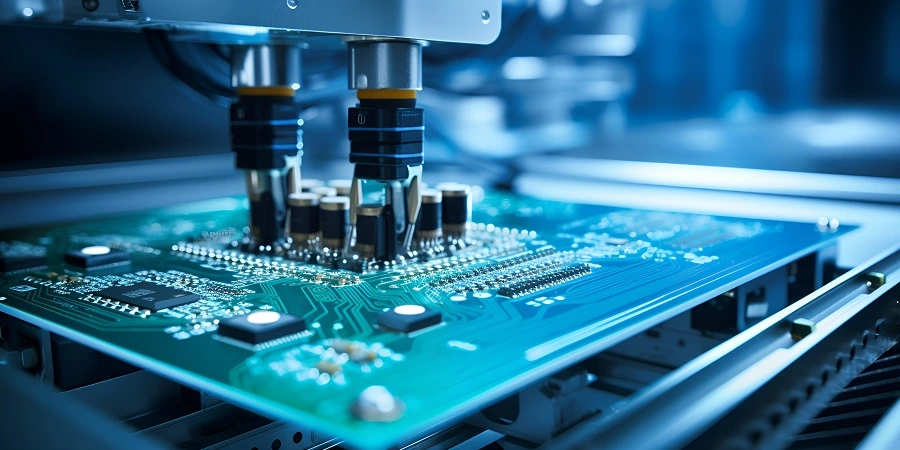

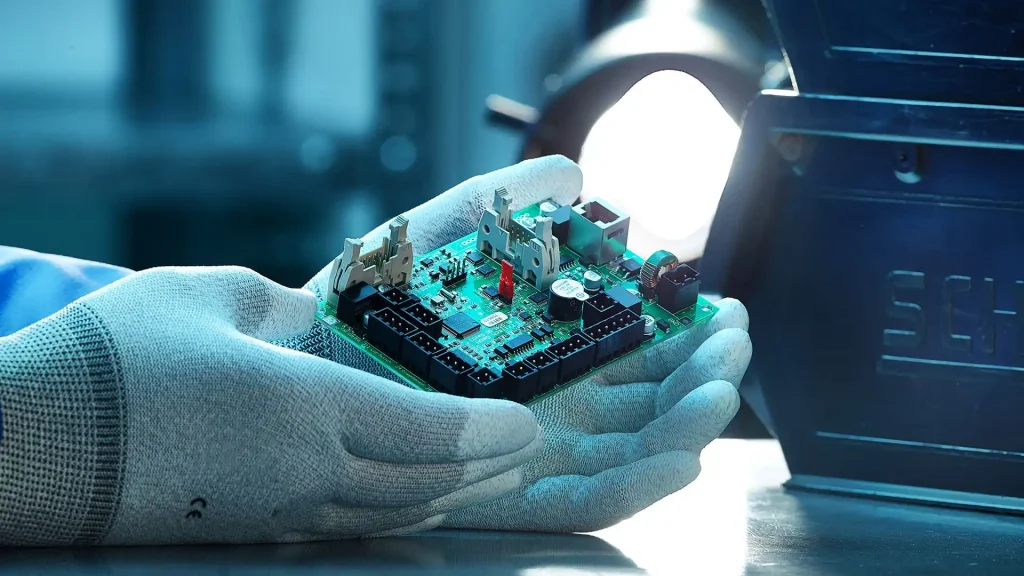

Quy trình gia công SMT ô tô y tế đạt chuẩn quốc tế

Đây là một trong những lĩnh vực có yêu cầu cao nhất trong ngành sản xuất điện tử. Không chỉ đảm bảo độ chính xác trong lắp ráp, quy trình sản xuất còn phải đáp ứng các tiêu chuẩn về an toàn, độ bền và khả năng truy xuất nguồn gốc. Một quy trình gia công SMT ô tô y tế đạt chuẩn quốc tế thường bao gồm các bước sau:

Tiếp nhận và đánh giá hồ sơ kỹ thuật

Trước khi sản xuất, đơn vị gia công sẽ tiếp nhận các tài liệu kỹ thuật như BOM (Bill of Materials), file Gerber, sơ đồ nguyên lý và các yêu cầu kiểm thử từ khách hàng. Đội ngũ kỹ thuật tiến hành đánh giá khả năng sản xuất (DFM) để phát hiện sớm các rủi ro và tối ưu thiết kế.

Việc kiểm tra kỹ lưỡng ngay từ đầu giúp giảm thiểu lỗi phát sinh, tiết kiệm chi phí và đảm bảo tiến độ dự án.

In kem hàn SMT

Sau khi PCB được đưa vào dây chuyền, máy in kem hàn tự động sẽ phủ một lớp kem hàn lên các vị trí pad trên bo mạch. Độ dày và độ đồng đều của kem hàn cần được kiểm soát nghiêm ngặt để đảm bảo chất lượng mối hàn.

Trong gia công SMT ô tô y tế, công đoạn này thường được kết hợp với hệ thống SPI để kiểm tra và phát hiện sai lệch trước khi chuyển sang bước tiếp theo.

Gắn linh kiện tự động

Linh kiện điện tử được gắn lên PCB bằng máy Pick & Place tốc độ cao. Các hệ thống SMT hiện đại có khả năng xử lý linh kiện kích thước nhỏ như 0201 với độ chính xác cao.

Đối với các sản phẩm ô tô và y tế, việc đặt linh kiện đúng vị trí là yếu tố quyết định đến độ ổn định và tuổi thọ của sản phẩm trong quá trình sử dụng.

Hàn Reflow

Sau khi hoàn tất việc gắn linh kiện, bo mạch được đưa qua lò hàn Reflow để tạo liên kết giữa linh kiện và PCB. Nhiệt độ trong lò được thiết lập theo từng profile cụ thể nhằm đảm bảo mối hàn đạt chất lượng tối ưu.

Việc kiểm soát nhiệt độ chính xác giúp hạn chế các lỗi như hàn lạnh, lệch linh kiện hoặc hư hỏng do quá nhiệt.

Kiểm tra chất lượng bằng AOI và X-Ray

Để đáp ứng các yêu cầu khắt khe, gia công SMT ô tô y tế cần thực hiện nhiều bước kiểm tra chất lượng:

• AOI: Kiểm tra lỗi bề mặt, thiếu linh kiện hoặc sai vị trí.
• X-Ray Inspection: Kiểm tra các mối hàn ẩn như BGA và linh kiện có chân nằm dưới thân.
• Kiểm tra ngoại quan và đối chiếu với tiêu chuẩn IPC.

Nhờ đó, các lỗi sản xuất được phát hiện sớm và xử lý trước khi sản phẩm được đưa vào giai đoạn kiểm thử.

Kiểm thử chức năng sản phẩm

Sau khi hoàn tất kiểm tra ngoại quan, bo mạch tiếp tục được kiểm thử bằng các phương pháp như ICT (In-Circuit Test) và FCT (Functional Circuit Test).

• ICT: Kiểm tra tính liên tục của mạch và các thông số điện.
• FCT: Đánh giá khả năng hoạt động thực tế của sản phẩm.

Đây là bước đặc biệt quan trọng trong gia công SMT ô tô y tế nhằm đảm bảo sản phẩm hoạt động ổn định trong môi trường thực tế.

Đóng gói và truy xuất nguồn gốc

Sau khi vượt qua tất cả các bài kiểm tra, sản phẩm sẽ được đóng gói theo quy định và gắn mã truy xuất nguồn gốc. Toàn bộ dữ liệu về linh kiện, thời gian sản xuất và kết quả kiểm tra được lưu trữ để phục vụ công tác bảo hành và quản lý chất lượng. Khả năng truy xuất nguồn gốc là yêu cầu bắt buộc đối với nhiều doanh nghiệp hoạt động trong lĩnh vực ô tô và thiết bị y tế.

Nhìn chung, quy trình gia công SMT trong lĩnh vực ô tô y tế đạt chuẩn quốc tế không chỉ tập trung vào tốc độ sản xuất mà còn đề cao tính chính xác, độ an toàn và khả năng kiểm soát chất lượng ở mọi công đoạn. Đây chính là nền tảng giúp doanh nghiệp tạo ra những sản phẩm điện tử có độ tin cậy cao và đáp ứng yêu cầu của thị trường toàn cầu.

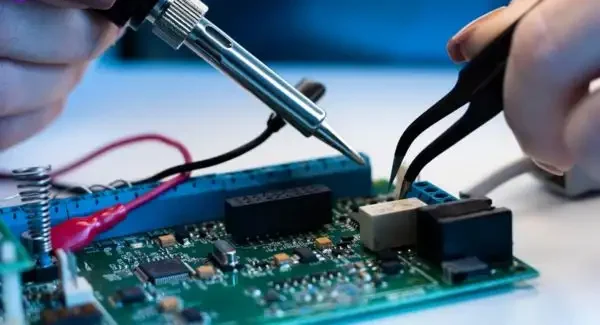

Các tiêu chuẩn quan trọng trong gia công SMT ô tô y tế

Để đảm bảo sản phẩm đáp ứng yêu cầu về độ an toàn, độ bền và khả năng vận hành ổn định, gia công SMT ô tô y tế cần tuân thủ nhiều tiêu chuẩn quốc tế. Đây cũng là yếu tố quan trọng giúp doanh nghiệp nâng cao năng lực cạnh tranh và đáp ứng yêu cầu của các thị trường xuất khẩu.

Một số tiêu chuẩn quan trọng bao gồm:

• IPC-A-610: quy định các yêu cầu về mối hàn, vị trí linh kiện và tiêu chí chấp nhận sản phẩm.
• IATF 16949: tập trung vào quản lý chất lượng và cải tiến liên tục trong chuỗi cung ứng.
• ISO 13485: nhằm đảm bảo sản phẩm đáp ứng các yêu cầu về an toàn và hiệu quả sử dụng.
• ISO 9001: Tiêu chuẩn về hệ thống quản lý chất lượng, giúp doanh nghiệp chuẩn hóa quy trình sản xuất và nâng cao sự hài lòng của khách hàng.
• RoHS (Restriction of Hazardous Substances): Quy định hạn chế sử dụng các chất độc hại trong sản phẩm điện tử, giúp sản phẩm đáp ứng yêu cầu về môi trường và xuất khẩu sang nhiều thị trường lớn.
• Tiêu chuẩn truy xuất nguồn gốc: yêu cầu về lưu trữ dữ liệu sản xuất, thông tin linh kiện và kết quả kiểm tra, để phục vụ công tác bảo hành và quản lý chất lượng.

Việc tuân thủ đầy đủ các tiêu chuẩn trên không chỉ giúp đảm bảo chất lượng sản phẩm mà còn tạo dựng niềm tin với khách hàng, đối tác và các doanh nghiệp toàn cầu.

Chi phí gia công SMT ô tô y tế phụ thuộc vào những yếu tố nào?

Chi phí gia công SMT ô tô y tế không cố định mà phụ thuộc vào nhiều yếu tố khác nhau. Do yêu cầu về chất lượng và độ an toàn cao, các sản phẩm thuộc lĩnh vực này thường có mức chi phí cao hơn so với điện tử thông thường. Một số yếu tố ảnh hưởng đến chi phí bao gồm:

• Số lượng linh kiện SMT: Bo mạch càng có nhiều linh kiện, thời gian lắp ráp và kiểm tra càng tăng.
• Độ phức tạp của PCB: PCB nhiều lớp, sử dụng linh kiện BGA hoặc kích thước nhỏ sẽ yêu cầu công nghệ và thiết bị hiện đại hơn.
• Sản lượng đặt hàng: Đơn hàng số lượng lớn thường có chi phí trên mỗi sản phẩm thấp hơn nhờ tối ưu dây chuyền sản xuất.
• Yêu cầu kiểm thử: Các bài kiểm tra như AOI, X-Ray, ICT và FCT sẽ làm tăng chi phí nhưng giúp đảm bảo chất lượng sản phẩm.
• Tiêu chuẩn và chứng nhận: Sản phẩm cần đáp ứng IATF 16949, ISO 13485 hoặc các tiêu chuẩn xuất khẩu sẽ phát sinh thêm chi phí quản lý và đánh giá.
• Nguồn gốc linh kiện: Linh kiện chính hãng, có khả năng truy xuất nguồn gốc đầy đủ thường có giá thành cao hơn nhưng đảm bảo độ tin cậy lâu dài.

Để tối ưu ngân sách, doanh nghiệp nên trao đổi chi tiết với đơn vị gia công ngay từ giai đoạn thiết kế. Điều này giúp quá trình gia công SMT đạt hiệu quả cao, đồng thời cân bằng giữa chi phí và chất lượng sản phẩm.

Giải pháp gia công SMT ô tô y tế tại công ty Điện tử SHDC

Công ty Điện tử SHDC cung cấp giải pháp gia công SMT ô tô y tế với định hướng đáp ứng các yêu cầu khắt khe về độ chính xác, độ ổn định và khả năng kiểm soát chất lượng. Nhà máy được trang bị dây chuyền SMT hiện đại cùng hệ thống quản lý sản xuất đồng bộ, hỗ trợ doanh nghiệp tối ưu thời gian và chi phí triển khai dự án.

Một số thế mạnh của SHDC trong lĩnh vực gia công SMT ô tô y tế gồm:

• Dây chuyền SMT tự động với các thiết bị như Yamaha, AOI 3D, SPI 3D, ICT và FCT.
• Khả năng xử lý linh kiện kích thước nhỏ, đáp ứng các thiết kế PCB phức tạp.
• Quy trình kiểm soát chất lượng nghiêm ngặt theo các tiêu chuẩn quốc tế.
• Hệ thống ERP, MES và QMS giúp nâng cao khả năng quản lý và truy xuất nguồn gốc sản phẩm.
• Hỗ trợ dịch vụ OEM/ODM, đáp ứng nhu cầu sản xuất từ số lượng nhỏ đến quy mô lớn.

Với năng lực sản xuất hiện đại và kinh nghiệm trong lĩnh vực điện tử, SHDC là đối tác đáng tin cậy cho các doanh nghiệp đang tìm kiếm giải pháp gia công SMT ô tô y tế tại Việt Nam.

Lời kết

Gia công SMT ô tô y tế đòi hỏi quy trình sản xuất chính xác và tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt. Lựa chọn đúng đối tác sẽ giúp doanh nghiệp tối ưu chi phí và đảm bảo chất lượng sản phẩm. Với năng lực sản xuất hiện đại và hệ thống kiểm soát chất lượng chặt chẽ, Công ty Điện tử SHDC là đơn vị đáng tin cậy trong lĩnh vực này.

>>> Xem thêm: Làm sao để chọn đối tác gia công bo mạch chất lượng và tối ưu chi phí?

FAQs

1. Gia công SMT ô tô y tế cần đáp ứng những tiêu chuẩn nào?

– Các tiêu chuẩn phổ biến gồm IPC-A-610, IATF 16949, ISO 13485, ISO 9001 và RoHS nhằm đảm bảo chất lượng và khả năng xuất khẩu sản phẩm.

2. Chi phí sản xuất SMT ô tô y tế được tính như thế nào?

– Chi phí phụ thuộc vào số lượng linh kiện, độ phức tạp của PCB, sản lượng đặt hàng, yêu cầu kiểm thử và các tiêu chuẩn chất lượng đi kèm.

3. Nên lựa chọn đơn vị gia công SMT ô tô – y tế theo tiêu chí nào?

– Doanh nghiệp nên ưu tiên các đơn vị có dây chuyền SMT hiện đại, hệ thống kiểm soát chất lượng chặt chẽ, khả năng truy xuất nguồn gốc và kinh nghiệm thực tế trong ngành điện tử.
