Trong bối cảnh các thiết bị điện tử ngày càng nhỏ gọn nhưng vẫn yêu cầu hiệu năng cao, công nghệ sản xuất bo mạch cũng liên tục được cải tiến để đáp ứng nhu cầu thị trường. Được ứng dụng rộng rãi hiện nay là mạch in nhiều lớp, nhờ có khả năng tích hợp linh kiện lớn, tối ưu không gian và nâng cao độ ổn định của hệ thống điện tử. Vậy pcb nhiều lớp là gì và vì sao loại bo mạch này lại trở thành lựa chọn phổ biến trong sản xuất thiết bị điện tử hiện đại?

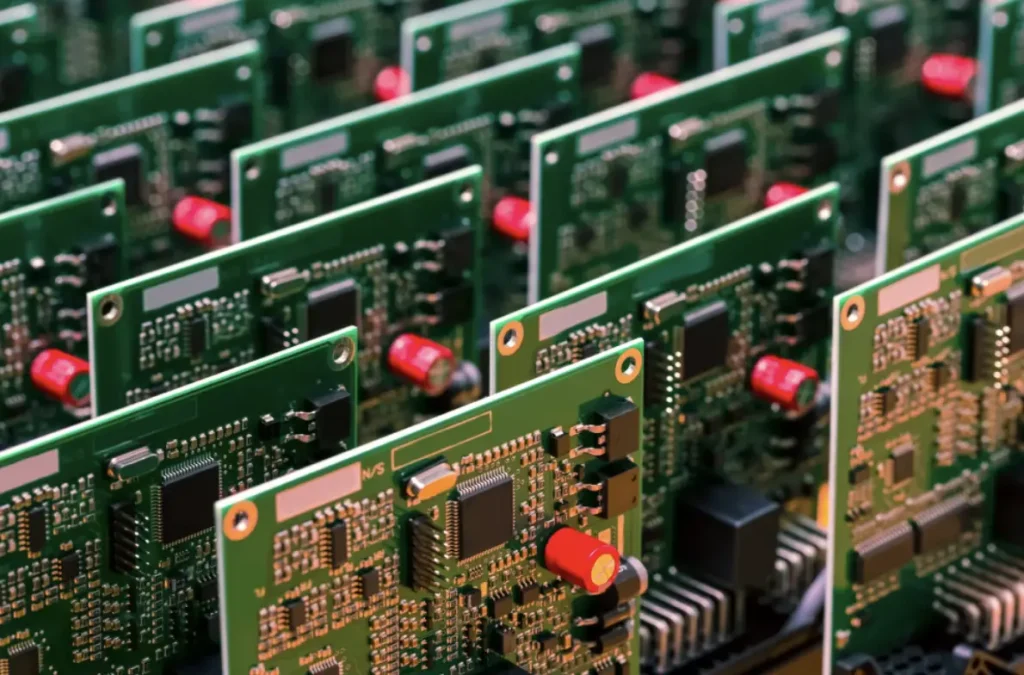

PCB nhiều lớp là gì và vai trò trong ngành điện tử
PCB nhiều lớp là gì? Đây là loại bo mạch in (Printed Circuit Board) được cấu tạo từ ba lớp dẫn điện trở lên, xếp chồng và liên kết với nhau thông qua các lớp cách điện cùng hệ thống lỗ kết nối (Via). Thiết kế này cho phép tăng mật độ linh kiện, tối ưu không gian và hỗ trợ truyền tín hiệu ổn định hơn so với PCB truyền thống.
Trong ngành điện tử, PCB nhiều lớp đóng vai trò quan trọng trong việc sản xuất các thiết bị có yêu cầu cao về hiệu suất và độ chính xác như điện thoại, máy tính, thiết bị viễn thông, ô tô và hệ thống công nghiệp. Nhờ khả năng tích hợp mạch phức tạp trong kích thước nhỏ gọn, PCB nhiều lớp đang trở thành giải pháp phổ biến trong xu hướng phát triển thiết bị điện tử hiện đại.
Cấu tạo của bo mạch PCB nhiều lớp
Để hiểu rõ pcb nhiều lớp là gì, cần nắm được cấu tạo cơ bản của loại bo mạch này. PCB nhiều lớp được hình thành bằng cách xếp chồng nhiều lớp dẫn điện và lớp cách điện theo cấu trúc kỹ thuật nhằm tạo ra hệ thống mạch nhỏ gọn nhưng vẫn đảm bảo hiệu suất hoạt động.

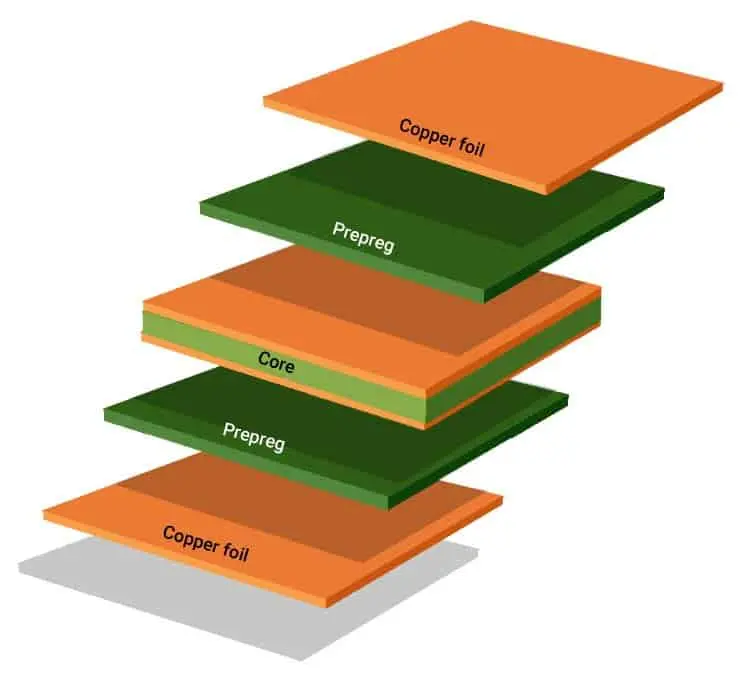

Cấu tạo của PCB nhiều lớp thường bao gồm:
- Lớp nền (Core): tạo độ cứng và giữ ổn định cho bo mạch.
- Lớp đồng dẫn điện (Copper Layer): đảm nhiệm truyền tín hiệu và nguồn điện giữa các linh kiện.
- Lớp cách điện (Prepreg): ngăn cách các lớp mạch và tăng độ bền cơ học.
- Lỗ liên kết Via: kết nối tín hiệu giữa các lớp mạch khác nhau.
Nhờ cấu trúc nhiều tầng này, PCB nhiều lớp có khả năng tích hợp số lượng lớn linh kiện trong không gian nhỏ, đáp ứng yêu cầu của các thiết bị điện tử hiện đại.
Ứng dụng thực tế của PCB nhiều lớp trong các thiết bị điện tử
Sau khi tìm hiểu pcb nhiều lớp là gì, có thể thấy đây là loại bo mạch được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng tích hợp nhiều linh kiện trên diện tích nhỏ, nâng cao hiệu suất truyền tín hiệu và đảm bảo độ ổn định khi vận hành. Với sự phát triển của công nghệ điện tử hiện đại, PCB nhiều lớp đang trở thành nền tảng quan trọng trong quá trình thiết kế và sản xuất thiết bị thông minh.

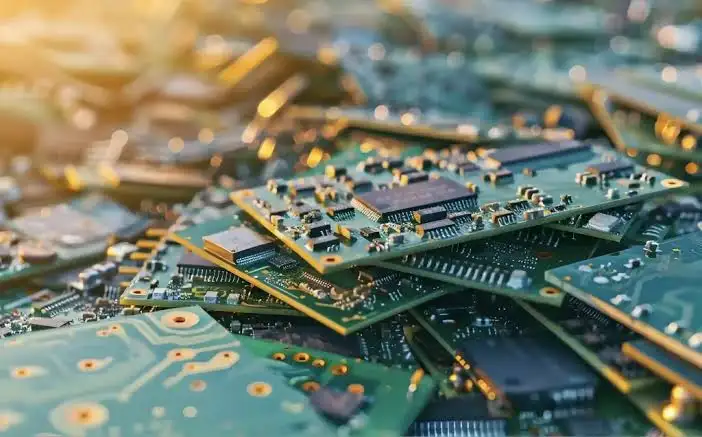

PCB nhiều lớp trong thiết bị điện tử tiêu dùng
Các sản phẩm điện tử tiêu dùng như điện thoại thông minh, máy tính bảng, laptop và đồng hồ thông minh đều yêu cầu thiết kế nhỏ gọn nhưng vẫn phải đảm bảo hiệu năng xử lý cao. PCB nhiều lớp cho phép bố trí mật độ linh kiện lớn hơn trong không gian hạn chế, đồng thời giảm hiện tượng nhiễu tín hiệu giữa các mạch.
Nhờ đó, các thiết bị có thể tích hợp thêm nhiều tính năng mà vẫn duy trì kích thước tối ưu và khả năng hoạt động ổn định.
Ứng dụng trong thiết bị viễn thông và truyền dữ liệu
Ngành viễn thông là lĩnh vực có yêu cầu cao về tốc độ truyền tải và độ ổn định của tín hiệu. Các thiết bị như bộ phát sóng, thiết bị mạng, hệ thống truyền dẫn và trung tâm điều khiển thường sử dụng PCB nhiều lớp để tối ưu đường truyền và giảm suy hao tín hiệu.
Cấu trúc nhiều lớp giúp bố trí riêng các lớp nguồn, lớp tín hiệu và lớp tiếp địa, từ đó nâng cao hiệu quả vận hành của hệ thống.
PCB nhiều lớp trong ngành ô tô và phương tiện thông minh
Xe ô tô hiện đại ngày càng sử dụng nhiều hệ thống điện tử như điều khiển động cơ, màn hình giải trí, cảm biến và công nghệ hỗ trợ lái. PCB nhiều lớp giúp đáp ứng yêu cầu về độ bền, khả năng xử lý dữ liệu và hoạt động ổn định trong điều kiện môi trường khắc nghiệt.
Đặc biệt, xu hướng xe điện và xe thông minh đang thúc đẩy nhu cầu sử dụng bo mạch nhiều lớp với tiêu chuẩn kỹ thuật ngày càng cao.
Ứng dụng trong thiết bị công nghiệp và tự động hóa
Trong các dây chuyền sản xuất và hệ thống tự động hóa, PCB nhiều lớp được sử dụng cho bộ điều khiển, cảm biến và các thiết bị giám sát vận hành. Loại bo mạch điện tử này giúp nâng cao độ chính xác, giảm lỗi truyền tín hiệu và tăng tuổi thọ thiết bị.
Khả năng thiết kế mạch phức tạp cũng giúp doanh nghiệp tối ưu hiệu quả vận hành trong môi trường sản xuất hiện đại.
PCB nhiều lớp trong lĩnh vực y tế và thiết bị chuyên dụng
Các thiết bị y tế như máy chẩn đoán, thiết bị theo dõi sức khỏe và hệ thống phân tích dữ liệu yêu cầu độ chính xác và độ tin cậy rất cao. PCB nhiều lớp hỗ trợ tích hợp nhiều chức năng trên cùng một bo mạch nhưng vẫn duy trì hiệu suất ổn định.
Đây cũng là một trong những lĩnh vực cho thấy rõ giá trị thực tiễn khi ứng dụng công nghệ PCB nhiều lớp vào sản xuất điện tử hiện đại.
Từ các ứng dụng trên có thể thấy rằng việc hiểu rõ pcb nhiều lớp là gì sẽ giúp doanh nghiệp và người dùng đánh giá đúng vai trò của công nghệ này trong quá trình phát triển các sản phẩm điện tử thế hệ mới.
Sản xuất PCB nhiều lớp tại công ty điện tử SHDC
Sau khi tìm hiểu pcb nhiều lớp là gì, nhiều doanh nghiệp không chỉ quan tâm đến cấu tạo hay ứng dụng mà còn chú trọng lựa chọn đơn vị có năng lực sản xuất ổn định và quy trình kiểm soát chất lượng chặt chẽ. Trong lĩnh vực điện tử, khả năng gia công và lắp ráp PCB theo tiêu chuẩn kỹ thuật là yếu tố ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của sản phẩm cuối cùng.
Với định hướng phát triển trong lĩnh vực công nghệ cao, công ty điện tử SHDC tập trung vào hoạt động thiết kế, gia công và lắp ráp PCB, cung cấp giải pháp sản xuất cho khách hàng trong và ngoài nước.
Năng lực sản xuất và gia công PCB đáp ứng nhiều yêu cầu kỹ thuật
SHDC hoạt động trong lĩnh vực SMT và PCBA, đồng thời có khả năng sản xuất và gia công nhiều loại bản mạch phục vụ các ngành điện tử khác nhau. Công ty có thể xử lý kích thước PCB từ 50 × 50 mm đến 460 × 550 mm, hỗ trợ linh kiện từ kích thước nhỏ 0201, 0402, 0603 đến linh kiện lớn lên tới 100 mm. Ngoài ra, doanh nghiệp còn có khả năng sản xuất bản mạch dẻo FPC cho các sản phẩm công nghệ cao.
Các dòng sản phẩm đang được triển khai bao gồm:
- PCBA cho máy in và thiết bị văn phòng
- PCBA cho máy tính để bàn, laptop, USB
- PCBA cho thiết bị điện tử dân dụng và đồ gia dụng
- Các dòng bản mạch điện tử theo yêu cầu khách hàng
Quy trình sản xuất PCB nhiều lớp theo hướng kiểm soát chất lượng
Đối với các sản phẩm PCB nhiều lớp, việc kiểm soát quy trình là yếu tố quan trọng để đảm bảo độ ổn định của mạch và chất lượng đầu ra. SHDC triển khai quy trình sản xuất gồm nhiều công đoạn kiểm tra và đánh giá chất lượng như: kiểm tra đầu vào IQC, in kem thiếc, gắn linh kiện, lò sấy Reflow, kiểm tra AOI, kiểm tra chức năng điện ICT, kiểm tra chức năng mạch FCT, kiểm tra đầu ra OQC trước khi đóng gói thành phẩm.
Việc tích hợp các bước kiểm tra trong toàn bộ quy trình giúp giảm tỷ lệ lỗi và nâng cao tính đồng nhất của sản phẩm.
Đầu tư hệ thống máy móc và quản lý sản xuất hiện đại
Để đáp ứng yêu cầu ngày càng cao của ngành điện tử, SHDC đầu tư hệ thống thiết bị và công nghệ sản xuất hiện đại như dây chuyền SMT cùng các thiết bị kiểm tra và gia công chuyên dụng gồm YAMAHA YSM20R, YAMAHA YCP10, hệ thống SPI 3D, AOI 3D, ICT và các thiết bị hàn tự động.
Bên cạnh đó, doanh nghiệp triển khai các hệ thống quản trị sản xuất như ERP, PLM, SCM, MES và QMS nhằm chuẩn hóa dữ liệu, nâng cao hiệu quả vận hành và tối ưu kiểm soát chất lượng.
Đội ngũ kỹ thuật và định hướng phát triển lâu dài
SHDC sở hữu đội ngũ quản lý, kỹ thuật và sản xuất có kinh nghiệm trong lĩnh vực PCBA, đồng thời duy trì hoạt động đào tạo thường xuyên nhằm nâng cao năng lực chuyên môn. Công ty định hướng trở thành doanh nghiệp công nghệ cao tại Việt Nam với mục tiêu không chỉ gia công bản mạch điện tử mà còn mở rộng sang thiết kế và sản xuất các sản phẩm điện tử giá trị cao.
Với nền tảng về nhân lực, hệ thống quản lý và năng lực sản xuất thực tế, SHDC đang từng bước đáp ứng nhu cầu gia công và lắp ráp PCB cho nhiều nhóm khách hàng trong lĩnh vực điện tử hiện đại.
Lời kết
Có thể thấy rằng việc hiểu rõ pcb nhiều lớp là gì không chỉ giúp doanh nghiệp lựa chọn giải pháp thiết kế phù hợp mà còn tối ưu hiệu suất và độ tin cậy cho sản phẩm điện tử. Việc đầu tư vào quy trình thiết kế và sản xuất PCB nhiều lớp theo tiêu chuẩn chất lượng sẽ góp phần nâng cao năng lực cạnh tranh và tạo ra các sản phẩm có giá trị bền vững trên thị trường.
>>>> Xem thêm: AOI là gì? Nguyên lý hoạt động và ứng dụng trong ngành điện tử
FAQs
1. PCB nhiều lớp là gì?
– PCB nhiều lớp là loại bo mạch in được cấu tạo từ từ 3 lớp dẫn điện trở lên, liên kết bằng các lớp cách điện và hệ thống Via. Loại PCB này giúp tăng khả năng tích hợp linh kiện và tối ưu không gian thiết kế.
2. PCB nhiều lớp khác gì so với PCB 1 lớp và 2 lớp?
– PCB nhiều lớp có số lượng lớp mạch lớn hơn, cho phép thiết kế mạch phức tạp, truyền tín hiệu ổn định và bố trí linh kiện với mật độ cao hơn so với PCB 1 lớp hoặc 2 lớp.
3. Vì sao PCB nhiều lớp được sử dụng phổ biến?
– PCB nhiều lớp được sử dụng phổ biến nhờ khả năng thu nhỏ kích thước thiết bị, nâng cao hiệu suất hoạt động, giảm nhiễu tín hiệu và đáp ứng yêu cầu của các sản phẩm điện tử hiện đại.
4. PCB nhiều lớp thường được ứng dụng trong những thiết bị nào?
– PCB nhiều lớp được ứng dụng rộng rãi trong điện thoại thông minh, laptop, thiết bị viễn thông, ô tô, thiết bị y tế và các hệ thống điện tử công nghiệp yêu cầu độ chính xác cao.
