Trong quá trình gia công mạch điện tử, các lỗi như hàn sai linh kiện, lệch vị trí SMT, chập mạch hay lỗi PCB có thể ảnh hưởng trực tiếp đến chất lượng và độ ổn định của sản phẩm. Nếu không được kiểm soát tốt, những lỗi này sẽ làm tăng chi phí sửa chữa, giảm hiệu suất sản xuất và ảnh hưởng đến tiến độ giao hàng. Bài viết dưới đây sẽ tổng hợp các lỗi thường gặp trong gia công mạch điện tử và cách hạn chế hiệu quả để nâng cao chất lượng bo mạch điện tử trong sản xuất công nghiệp.
Gia công mạch điện tử là gì? Vì sao cần kiểm soát lỗi sản xuất?

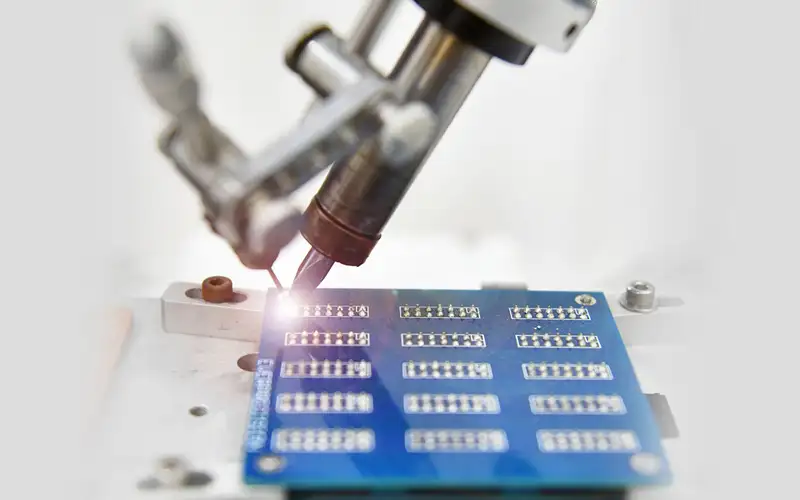

Gia công mạch điện tử là quá trình lắp ráp linh kiện điện tử lên bo mạch PCB thông qua các công nghệ như SMT, DIP và hàn tự động để tạo thành sản phẩm hoàn chỉnh. Đây là công đoạn quan trọng trong ngành sản xuất điện tử, ảnh hưởng trực tiếp đến hiệu suất hoạt động và độ bền của thiết bị.
Trong quá trình gia công mạch điện tử, các lỗi như hàn sai linh kiện, lệch chân IC, chập mạch hoặc lỗi kết nối có thể xuất hiện nếu quy trình sản xuất không được kiểm soát chặt chẽ. Những lỗi này không chỉ làm tăng tỷ lệ hàng lỗi mà còn gây ảnh hưởng đến chất lượng sản phẩm, chi phí sản xuất và uy tín doanh nghiệp.
Vì vậy, việc kiểm soát lỗi trong gia công mạch điện tử cần được thực hiện ở tất cả công đoạn, từ kiểm tra linh kiện đầu vào, vận hành dây chuyền SMT đến kiểm tra AOI, X-Ray và test chức năng sản phẩm trước khi xuất xưởng. Điều này giúp đảm bảo bo mạch đạt tiêu chuẩn kỹ thuật, vận hành ổn định và đáp ứng yêu cầu của khách hàng.

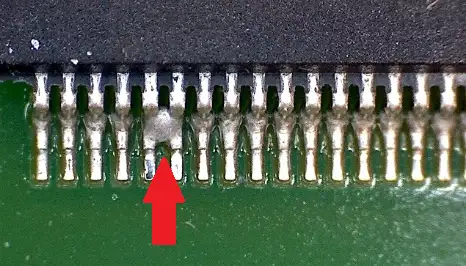

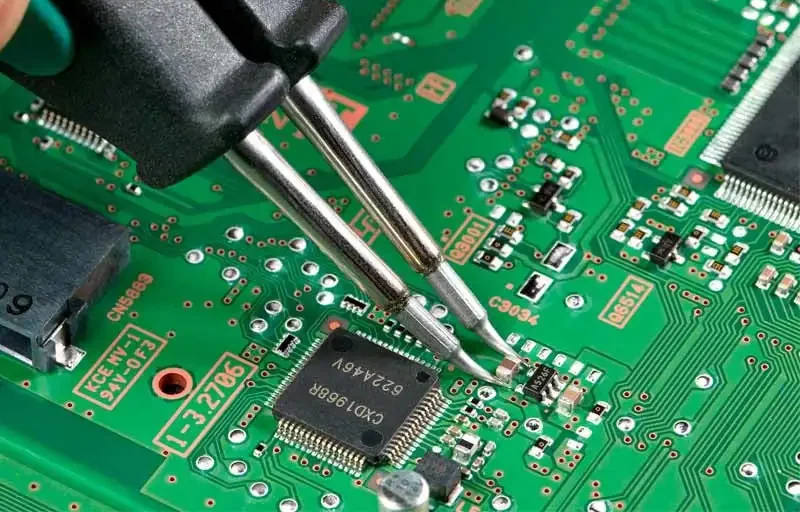

Các lỗi thường gặp trong gia công mạch điện tử hiện nay
Trong quá trình gia công mạch điện tử, nhiều lỗi kỹ thuật có thể phát sinh do linh kiện, thiết bị hoặc quy trình sản xuất chưa được kiểm soát chặt chẽ. Những lỗi này ảnh hưởng trực tiếp đến chất lượng bo mạch, độ ổn định của sản phẩm và chi phí vận hành. Dưới đây là các lỗi thường gặp trong gia công mạch điện tử và cách khắc phục hiệu quả.

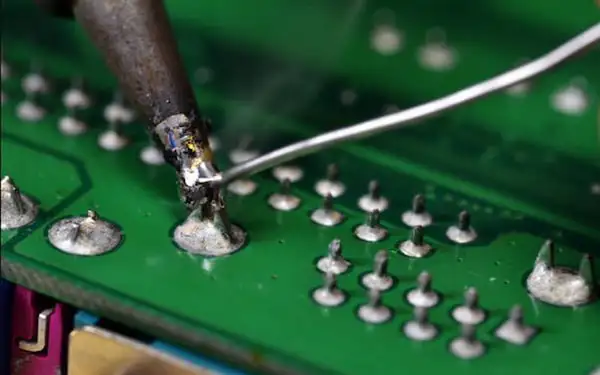

Lỗi hàn linh kiện không đạt tiêu chuẩn
Đây là lỗi phổ biến trong gia công SMT và DIP. Các tình trạng thường gặp gồm hàn thiếu chì, hàn lạnh, hàn dư chì hoặc chân linh kiện không bám chắc vào PCB. Nguyên nhân chủ yếu đến từ nhiệt độ hàn không phù hợp, chất lượng kem hàn kém hoặc sai thông số máy.
>> Cách khắc phục: Doanh nghiệp cần kiểm soát nhiệt độ lò hàn đúng tiêu chuẩn, sử dụng vật liệu hàn chất lượng cao và thường xuyên hiệu chỉnh máy SMT nhằm đảm bảo mối hàn ổn định.
Lỗi lệch vị trí linh kiện SMT
Trong quá trình gắn linh kiện tự động, linh kiện điện tử có thể bị lệch tâm, xoay sai hướng hoặc đặt sai vị trí trên bo mạch. Lỗi này thường xảy ra khi hệ thống định vị chưa chính xác hoặc dữ liệu chương trình máy gắn linh kiện bị sai.
>> Cách khắc phục: Kiểm tra thật kỹ dữ liệu đầu vào trước sản xuất, bảo trì hệ thống camera định vị và sử dụng máy AOI để phát hiện lỗi sớm ngay sau công đoạn SMT.
Lỗi chập mạch và đứt mạch điện tử
Chập mạch xảy ra khi các đường dẫn điện kết nối ngoài thiết kế, trong khi đứt mạch là tình trạng mất kết nối giữa các đường mạch. Nguyên nhân có thể do lỗi thiết kế PCB, dư chì hàn hoặc chất lượng bo mạch không đảm bảo.
>> Cách khắc phục: Doanh nghiệp cần kiểm tra PCB trước khi sản xuất, vệ sinh bo mạch đúng quy trình và thực hiện kiểm tra điện ICT để phát hiện lỗi trước khi lắp ráp hoàn thiện.
Lỗi linh kiện điện tử bị hư hỏng
Một số linh kiện có thể bị nứt, cong chân hoặc giảm chất lượng trong quá trình bảo quản và lắp ráp. Điều này ảnh hưởng lớn đến tuổi thọ và khả năng hoạt động của thiết bị điện tử.
>> Cách khắc phục: Cần sử dụng linh kiện đạt tiêu chuẩn chất lượng, bảo quản trong môi trường phù hợp và kiểm tra đầu vào kỹ lưỡng trước khi đưa vào dây chuyền sản xuất.
Lỗi PCB cong vênh hoặc sai kích thước
PCB cong vênh khiến quá trình gắn linh kiện thiếu chính xác và dễ phát sinh lỗi hàn. Nguyên nhân thường do vật liệu PCB kém chất lượng hoặc nhiệt độ sản xuất không ổn định.
>> Cách khắc phục: Cần lựa chọn PCB đạt tiêu chuẩn kỹ thuật, kiểm soát nhiệt độ trong quá trình hàn reflow và bảo quản bo mạch đúng điều kiện môi trường.
Lỗi trong quá trình kiểm tra và đo kiểm sản phẩm
Nếu quy trình kiểm tra không đầy đủ, nhiều lỗi kỹ thuật có thể không được phát hiện trước khi xuất xưởng. Điều này làm tăng nguy cơ sản phẩm lỗi đến tay khách hàng.
>> Cách khắc phục: Doanh nghiệp nên kết hợp nhiều phương pháp kiểm tra như AOI, X-Ray, ICT và Functional Test để đảm bảo bo mạch điện tử hoạt động ổn định và đáp ứng tiêu chuẩn chất lượng trước khi đưa vào sử dụng.
Xu hướng tự động hóa giúp giảm lỗi trong gia công mạch điện tử
Tự động hóa đang trở thành xu hướng quan trọng trong ngành gia công mạch điện tử hiện đại. Việc ứng dụng xu hướng này giúp doanh nghiệp giảm đáng kể tỷ lệ lỗi, nâng cao độ chính xác và tối ưu hiệu quả vận hành. Cụ thể như sau:
– Ứng dụng dây chuyền SMT tự động: Các dây chuyền SMT hiện đại giúp gắn linh kiện chính xác, giảm lỗi lệch linh kiện và nâng cao tốc độ sản xuất. Nhờ tự động hóa, chất lượng bo mạch được đồng đều hơn giữa các lô hàng.
– Tăng cường kiểm tra bằng AOI, SPI và ICT: Nhiều nhà máy hiện sử dụng hệ thống AOI, SPI và ICT để phát hiện sớm lỗi hàn, chập mạch hoặc sai vị trí linh kiện. Điều này giúp giảm tỷ lệ hàng lỗi trước khi xuất xưởng.
– Quản lý sản xuất bằng hệ thống thông minh: Các phần mềm MES, ERP và QMS hỗ trợ theo dõi dữ liệu sản xuất theo thời gian thực, giúp doanh nghiệp dễ dàng kiểm soát chất lượng và truy xuất lỗi nhanh chóng.
Là đơn vị hoạt động trong lĩnh vực SMT và PCBA, công ty điện tử SHDC chú trọng đầu tư hệ thống sản xuất và kiểm tra hiện đại nhằm nâng cao chất lượng gia công mạch điện tử. Doanh nghiệp sử dụng nhiều thiết bị tự động như Yamaha YSM20R, AOI 3D, SPI và hệ thống ICT để kiểm soát lỗi trong toàn bộ quy trình sản xuất. Đồng thời, SHDC còn ứng dụng các hệ thống quản lý MES, ERP và QMS nhằm tối ưu vận hành và nâng cao hiệu quả kiểm soát chất lượng.
Lời kết
Việc nhận diện sớm các lỗi thường gặp trong gia công mạch điện tử giúp doanh nghiệp tối ưu quy trình sản xuất, giảm tỷ lệ hàng lỗi và nâng cao độ tin cậy của sản phẩm. Bên cạnh việc đầu tư công nghệ SMT hiện đại, doanh nghiệp cũng cần lựa chọn đơn vị gia công uy tín, có quy trình kiểm soát chất lượng chặt chẽ để đảm bảo bo mạch đạt tiêu chuẩn kỹ thuật và vận hành ổn định trong thực tế.
FAQs
1. Lỗi nào thường gặp nhất trong gia công mạch điện tử?
– Các lỗi phổ biến gồm lỗi hàn SMT, lệch linh kiện, chập mạch, đứt mạch và lỗi PCB cong vênh trong quá trình sản xuất.
2. Làm thế nào để hạn chế lỗi trong gia công mạch điện tử?
– Doanh nghiệp cần kiểm soát chặt quy trình SMT, sử dụng máy AOI, ICT và kiểm tra chất lượng linh kiện đầu vào để giảm tỷ lệ hàng lỗi.
3. Vì sao cần kiểm tra chất lượng sau gia công mạch điện tử?
– Kiểm tra chất lượng giúp phát hiện sớm lỗi kỹ thuật, đảm bảo bo mạch hoạt động ổn định và đáp ứng tiêu chuẩn sản xuất điện tử.
