Dây chuyền sản xuất SMT tại công ty điện tử SHDC

Trong ngành sản xuất điện tử hiện đại, dây chuyền sản xuất SMT đóng vai trò quan trọng trong việc lắp ráp linh kiện lên bo mạch với độ chính xác cao và tốc độ nhanh. Tại Công ty Điện tử SHDC, công nghệ này được đầu tư đồng bộ với hệ thống máy móc hiện đại và quy trình kiểm soát chất lượng chặt chẽ. Bài viết này sẽ giúp bạn hiểu rõ hơn về dây chuyền SMT tại SHDC, từ cấu tạo, quy trình vận hành đến năng lực sản xuất thực tế của doanh nghiệp.

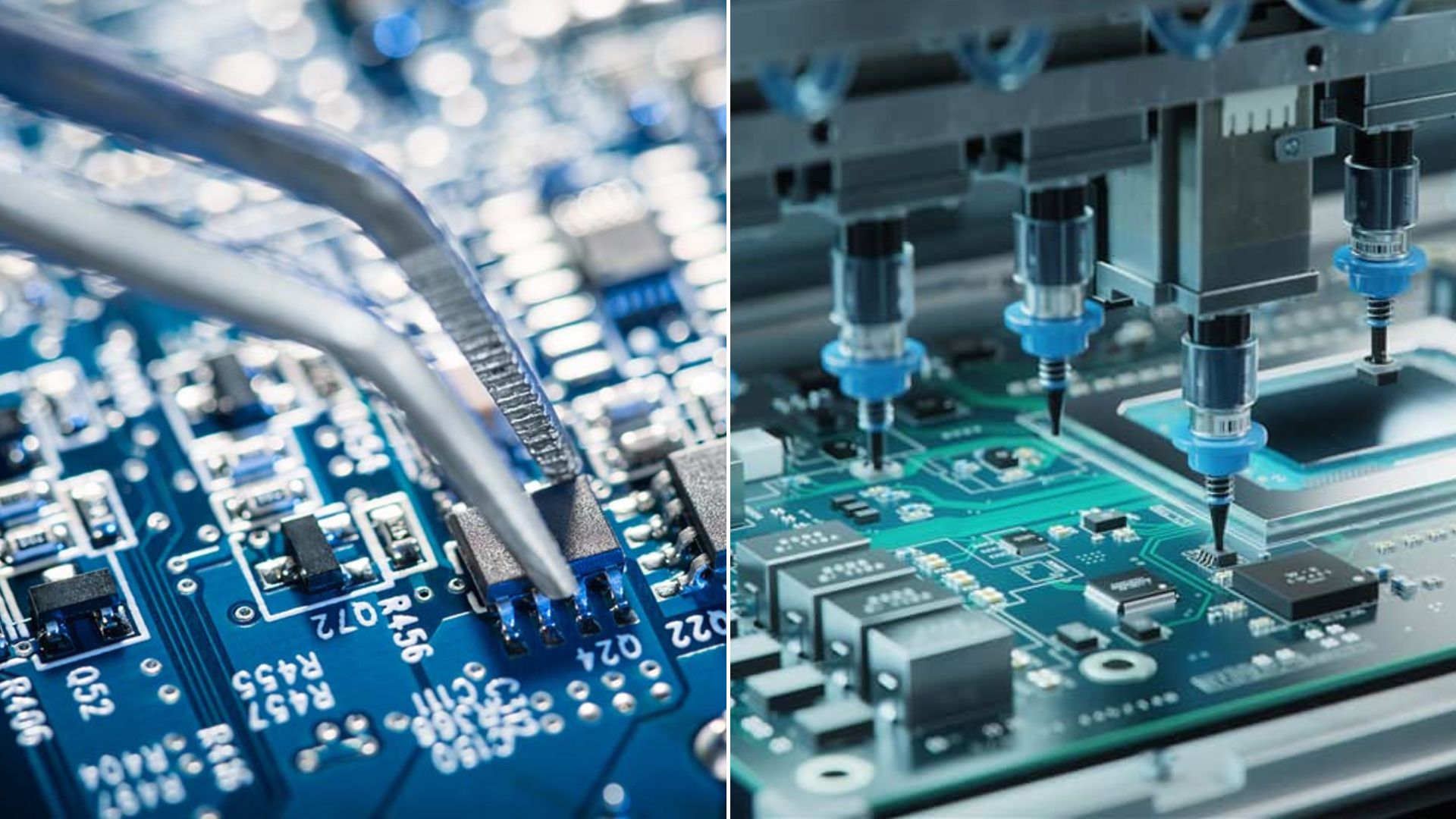

Dây chuyền sản xuất SMT là gì?

Dây chuyền sản xuất SMT là viết tắt của Surface Mount Technology. Đây là hệ thống máy móc và quy trình công nghệ dùng để gắn linh kiện điện tử trực tiếp lên bề mặt bo mạch in thay vì cắm chân linh kiện xuyên lỗ như công nghệ truyền thống. Nhờ khả năng tự động hóa cao, SMT giúp tăng độ chính xác khi lắp ráp linh kiện, nâng cao năng suất sản xuất và giảm đáng kể chi phí nhân công trong ngành điện tử.

Hiện nay, công nghệ SMT được ứng dụng rộng rãi trong nhiều lĩnh vực như thiết bị điện tử tiêu dùng, thiết bị công nghiệp, IoT, viễn thông, ô tô và y tế. So với các phương pháp lắp ráp truyền thống, dây chuyền SMT cho phép thiết kế bo mạch nhỏ gọn hơn, tăng mật độ linh kiện và cải thiện hiệu suất hoạt động của sản phẩm điện tử.

Đối với các doanh nghiệp sản xuất PCBA, việc đầu tư dây chuyền sản xuất SMT hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt là yếu tố quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật và độ tin cậy cao. Đây cũng là nền tảng giúp các nhà máy điện tử nâng cao năng lực sản xuất, đáp ứng nhu cầu sản xuất từ quy mô nhỏ đến sản xuất hàng loạt trong chuỗi cung ứng toàn cầu.

Quy trình vận hành dây chuyền sản xuất SMT tại công ty SHDC

Tại Công ty Điện tử SHDC, dây chuyền sản xuất SMT được xây dựng theo quy trình tiêu chuẩn nhằm đảm bảo độ chính xác cao, chất lượng ổn định và khả năng truy xuất trong từng công đoạn sản xuất PCBA. Tất cả 6 bước dưới đây đều được kiểm soát chặt chẽ bởi hệ thống quản lý sản xuất và đội ngũ kỹ thuật giàu kinh nghiệm.

Bước 1: Kiểm tra vật liệu đầu vào (IQC)

Linh kiện điện tử và PCB được kiểm tra chất lượng trước khi đưa vào dây chuyền nhằm đảm bảo đáp ứng đúng thông số kỹ thuật và tiêu chuẩn sản xuất.

Bước 2: In kem hàn (Solder Paste Printing)

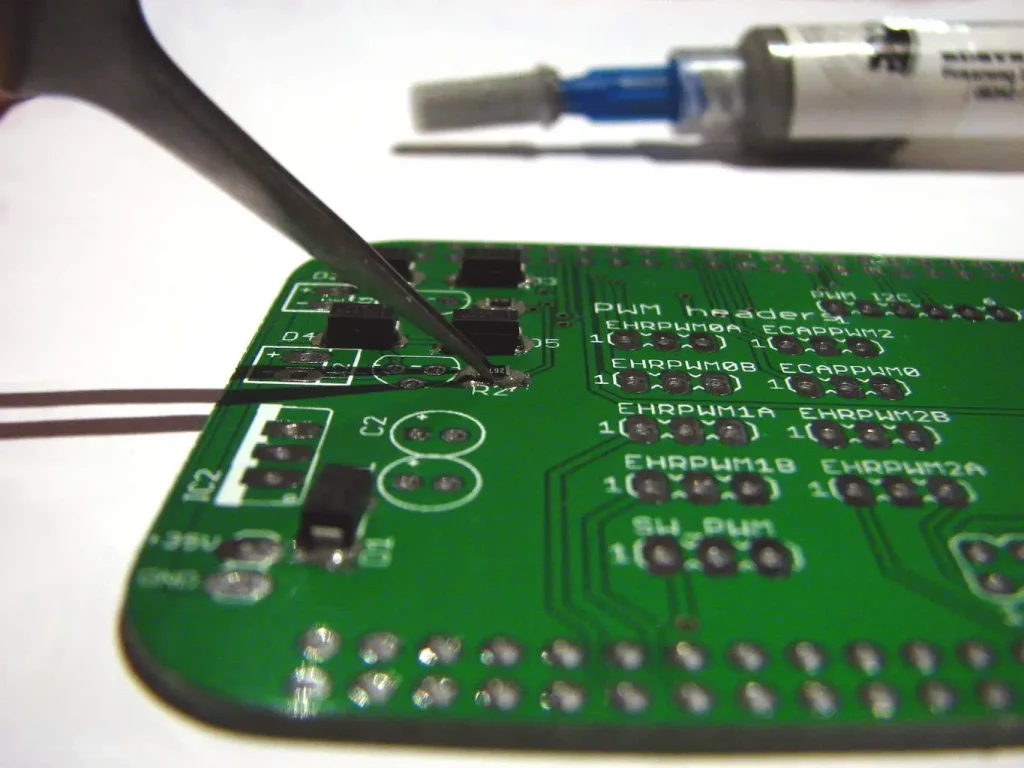

Kem hàn được in chính xác lên bề mặt PCB thông qua máy in chuyên dụng, giúp tạo điểm kết nối cho linh kiện điện tử trong quá trình lắp ráp.

Bước 3. Gắn linh kiện tự động (Pick & Place)

Các máy gắn linh kiện tốc độ cao sẽ tự động đặt linh kiện SMT lên PCB theo đúng vị trí thiết kế, đảm bảo độ chính xác và hiệu suất sản xuất cao.

Bước 4: Hàn reflow và cố định linh kiện

Bo mạch sau khi gắn linh kiện sẽ đi qua lò hàn reflow để làm nóng chảy kem hàn, tạo liên kết điện và cơ học giữa linh kiện và bảng mạch.

Bước 5. Kiểm tra chất lượng (AOI, ICT, FCT)

Sau khi hàn, sản phẩm được kiểm tra bằng hệ thống kiểm tra quang học tự động (AOI), kiểm tra điện ICT và kiểm tra chức năng FCT nhằm phát hiện lỗi sớm và đảm bảo bo mạch hoạt động ổn định.

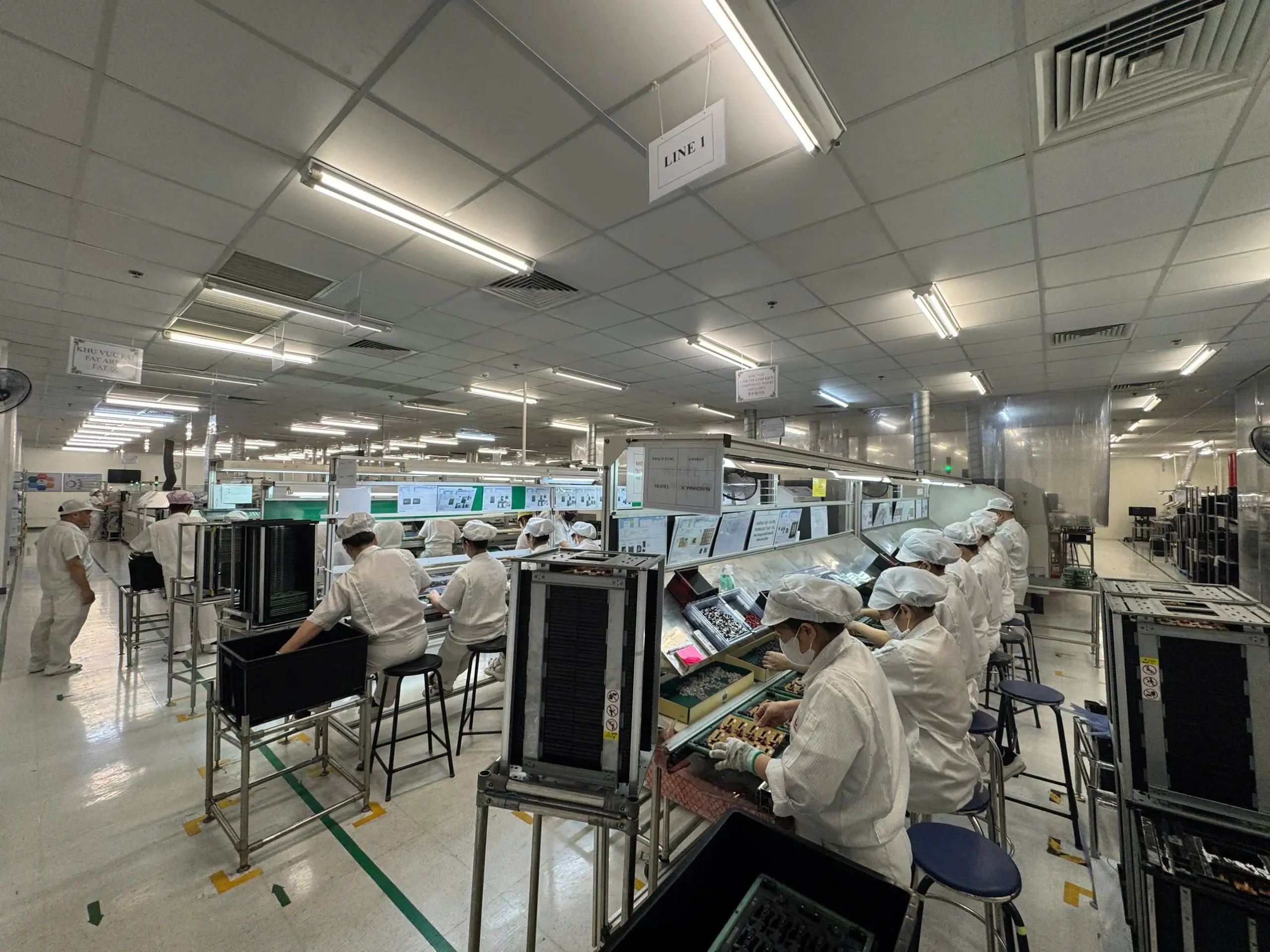

Bước 6. Kiểm tra đầu ra và đóng gói (OQC)

Cuối cùng, sản phẩm được kiểm tra lần cuối trước khi đóng gói và xuất kho, đảm bảo đáp ứng các tiêu chuẩn chất lượng trước khi giao cho khách hàng.

Nhờ quy trình vận hành rõ ràng và được tiêu chuẩn hóa, dây chuyền sản xuất SMT tại SHDC có thể đảm bảo độ chính xác, hiệu suất và tính ổn định trong sản xuất bo mạch điện tử.

Năng lực sản xuất SMT của công ty điện tử SHDC

Công ty Điện tử SHDC sở hữu dây chuyền SMT hiện đại cùng hệ thống quản lý sản xuất tiên tiến. Điều này giúp doanh nghiệp đáp ứng nhu cầu gia công và lắp ráp bo mạch điện tử cho nhiều lĩnh vực khác nhau như thiết bị văn phòng, máy tính, thiết bị điện tử và đồ gia dụng. Hiện nay, nhà máy của SHDC được đặt tại Khu công nghiệp VSIP Hải Dương, với diện tích khoảng 1.300 m² và đội ngũ khoảng 150 nhân sự, bao gồm các kỹ sư và kỹ thuật viên được đào tạo chuyên sâu trong lĩnh vực SMT và PCBA.

Về khả năng sản xuất, dây chuyền SMT của SHDC có thể:

• Gia công PCB kích thước từ 50 × 50 mm đến 460 × 550 mm
• Lắp ráp linh kiện từ kích thước nhỏ 0201, 0402, 0603 đến linh kiện lớn khoảng 100 mm
• Sản xuất bo mạch dẻo FPC cho các sản phẩm công nghệ cao như thiết bị di động
• Đáp ứng cả sản xuất thử nghiệm (prototype) và sản xuất hàng loạt.

Ngoài ra, SHDC còn đầu tư nhiều thiết bị hiện đại như máy gắn linh kiện YAMAHA YSM20R, hệ thống SPI 3D, AOI 3D, ICT tester và lò hàn reflow, giúp nâng cao độ chính xác và hiệu suất của dây chuyền SMT.  Nhờ sự kết hợp giữa công nghệ, quy trình quản lý và đội ngũ kỹ thuật giàu kinh nghiệm, SHDC có thể cung cấp dịch vụ gia công SMT với chất lượng ổn định, chi phí cạnh tranh và thời gian sản xuất nhanh cho khách hàng trong và ngoài nước.

Liên hệ SHDC để tư vấn và triển khai dây chuyền sản xuất SMT

Với kinh nghiệm trong thiết kế – gia công và lắp ráp bo mạch điện tử, công ty Điện tử SHDC luôn sẵn sàng hỗ trợ triển khai các dự án sản xuất PCBA và gia công SMT từ giai đoạn tư vấn kỹ thuật đến sản xuất hàng loạt. Đội ngũ kỹ sư của SHDC sẽ giúp khách hàng:

• Tư vấn thiết kế và tối ưu bo mạch PCB cho sản xuất SMT
• Đề xuất giải pháp dây chuyền và quy trình sản xuất phù hợp
• Hỗ trợ sản xuất thử nghiệm, kiểm tra và tối ưu sản phẩm
• Triển khai gia công SMT và lắp ráp PCBA theo yêu cầu.

Nếu doanh nghiệp đang tìm kiếm đối tác sản xuất SMT uy tín tại Việt Nam, SHDC là lựa chọn đáng tin cậy với dây chuyền hiện đại và quy trình kiểm soát chất lượng chặt chẽ.

Thông tin liên hệ Công ty Điện tử SHDC:

• Địa chỉ: Nhà xưởng A1-2, Lô 5, KCN VSIP Hải Dương, xã Cẩm Điền, huyện Cẩm Giàng, tỉnh Hải Dương
• Hotline: 022 0356 6686 – 0903 443 300 – 0906 166 997
• Email: hao@shdc.com.vn
• Website: www.shdc.com.vn

Lời kết

Với dây chuyền sản xuất SMT tiên tiến cùng năng lực sản xuất được đánh giá cao, Công ty Điện tử SHDC đang trở thành đối tác đáng tin cậy của nhiều doanh nghiệp trong và ngoài nước. Nếu bạn đang tìm kiếm giải pháp gia công SMT hoặc sản xuất PCBA, công ty SHDC chính là đối tác đáng tin cậy, sẽ hỗ trợ bạn và doanh nghiệp từ tư vấn kỹ thuật đến triển khai sản xuất, giúp dự án của bạn đạt hiệu quả cao và bền vững.

Xem thêm: 5 tiêu chí lựa chọn nhà máy sản xuất SMT phù hợp

FAQS

1. Dây chuyền sản xuất SMT tại SHDC có thể gia công những loại sản phẩm nào?

– Dây chuyền SMT của SHDC có thể gia công và lắp ráp PCBA cho nhiều lĩnh vực như máy in, thiết bị văn phòng, máy tính, USB và các thiết bị điện tử gia dụng.

2. Dây chuyền SMT của SHDC có thể xử lý kích thước PCB và linh kiện như thế nào?

– SHDC có khả năng sản xuất PCB từ khoảng 50 × 50 mm đến 460 × 550 mm, đồng thời lắp ráp linh kiện nhỏ từ 0201, 0402, 0603 đến các linh kiện kích thước lớn.
