Các công nghệ hàn linh kiện điện tử phổ biến hiện nay

Trong sản xuất điện tử hiện đại, công nghệ hàn linh kiện điện tử đóng vai trò quyết định đến chất lượng và độ bền của sản phẩm. Việc lựa chọn đúng công nghệ hàn không chỉ giúp tối ưu hiệu suất sản xuất mà còn đảm bảo tiêu chuẩn kỹ thuật khắt khe. Bài viết dưới đây sẽ tổng hợp các công nghệ hàn linh kiện điện tử phổ biến hiện nay, kèm theo phân tích chuyên sâu để giúp doanh nghiệp và kỹ sư lựa chọn giải pháp phù hợp.

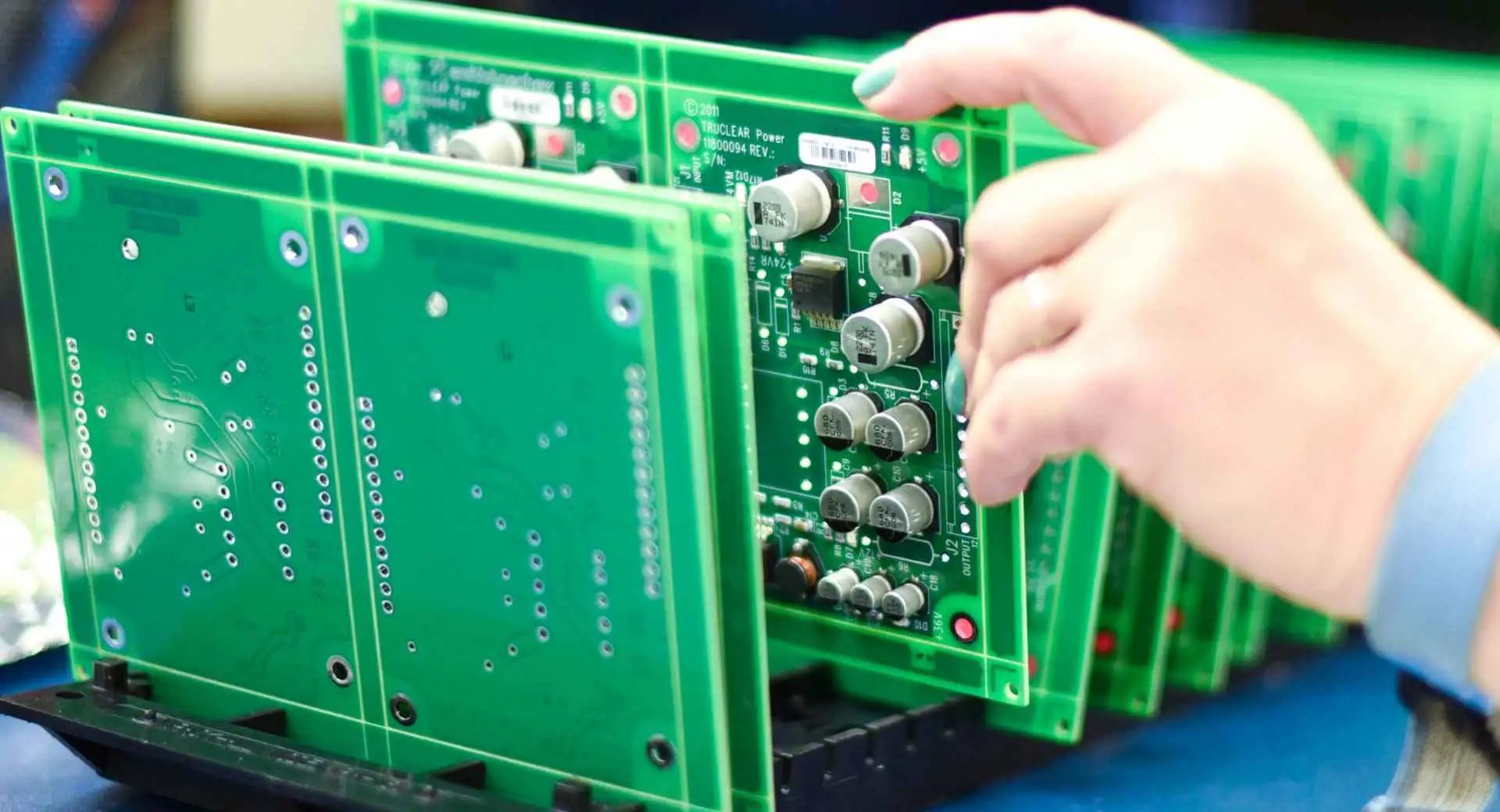

Vai trò của công nghệ hàn trong chất lượng bo mạch điện tử

Công nghệ hàn linh kiện điện tử ảnh hưởng trực tiếp đến chất lượng và độ bền của bo mạch điện tử (PCBA). Mối hàn đạt chuẩn giúp đảm bảo kết nối chắc chắn, dẫn điện ổn định và hạn chế lỗi như hàn lạnh, nứt mối hàn.

Bên cạnh đó, công nghệ hàn còn quyết định hiệu suất hoạt động của sản phẩm, giúp giảm nhiễu tín hiệu và tăng độ tin cậy trong quá trình vận hành. Trong sản xuất hàng loạt, các công nghệ hiện đại như SMT hay Reflow hỗ trợ tự động hóa và đảm bảo tính đồng đều giữa các sản phẩm.

Tóm lại, lựa chọn đúng công nghệ hàn và kiểm soát chất lượng chặt chẽ là yếu tố then chốt giúp nâng cao hiệu suất, giảm lỗi và đáp ứng tiêu chuẩn kỹ thuật trong ngành điện tử.

Các công nghệ hàn linh kiện điện tử

Trong ngành sản xuất điện tử, việc lựa chọn công nghệ hàn linh kiện điện tử phù hợp đóng vai trò quan trọng trong việc đảm bảo chất lượng bo mạch (PCBA) và tối ưu hiệu suất sản xuất. Mỗi công nghệ không chỉ khác nhau về nguyên lý mà còn về quy trình, mức độ tự động hóa và phạm vi ứng dụng.

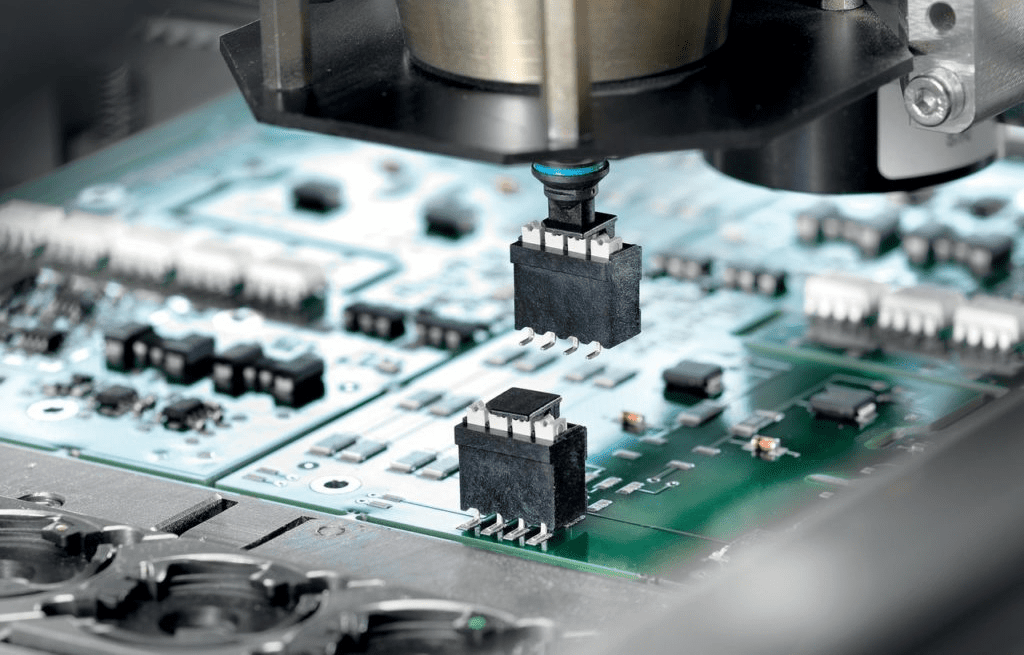

Công nghệ hàn SMT (Surface Mount Technology)

SMT là công nghệ gắn linh kiện trực tiếp lên bề mặt bo mạch mà không cần khoan lỗ. Quy trình SMT bao gồm các bước chính như in kem hàn (solder paste), gắn linh kiện bằng máy pick & place và hàn bằng lò Reflow. Ưu điểm nổi bật của SMT là độ chính xác cao, tốc độ nhanh, phù hợp với linh kiện kích thước nhỏ (0201, 0402…) và sản xuất hàng loạt. Đây là công nghệ chủ đạo trong các sản phẩm điện tử hiện đại như smartphone, thiết bị IoT và máy tính.

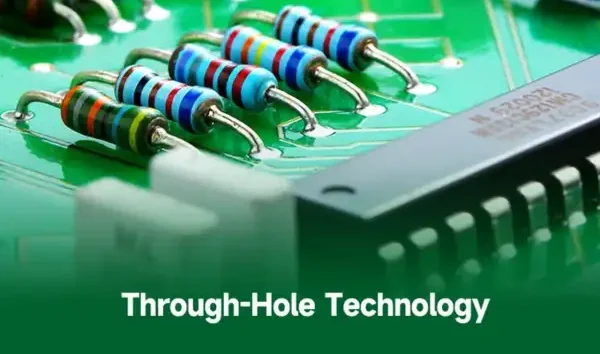

Công nghệ hàn THT (Through-Hole Technology)

THT sử dụng linh kiện có chân cắm xuyên qua lỗ trên bo mạch và được hàn ở mặt dưới. Quy trình này có thể thực hiện thủ công hoặc tự động (hàn sóng). Ưu điểm của THT là tạo liên kết cơ học chắc chắn, chịu được rung động và nhiệt độ cao, phù hợp với các sản phẩm công nghiệp, thiết bị nguồn hoặc các linh kiện công suất lớn. Tuy nhiên, THT có chi phí cao hơn và khó tự động hóa hoàn toàn so với SMT.

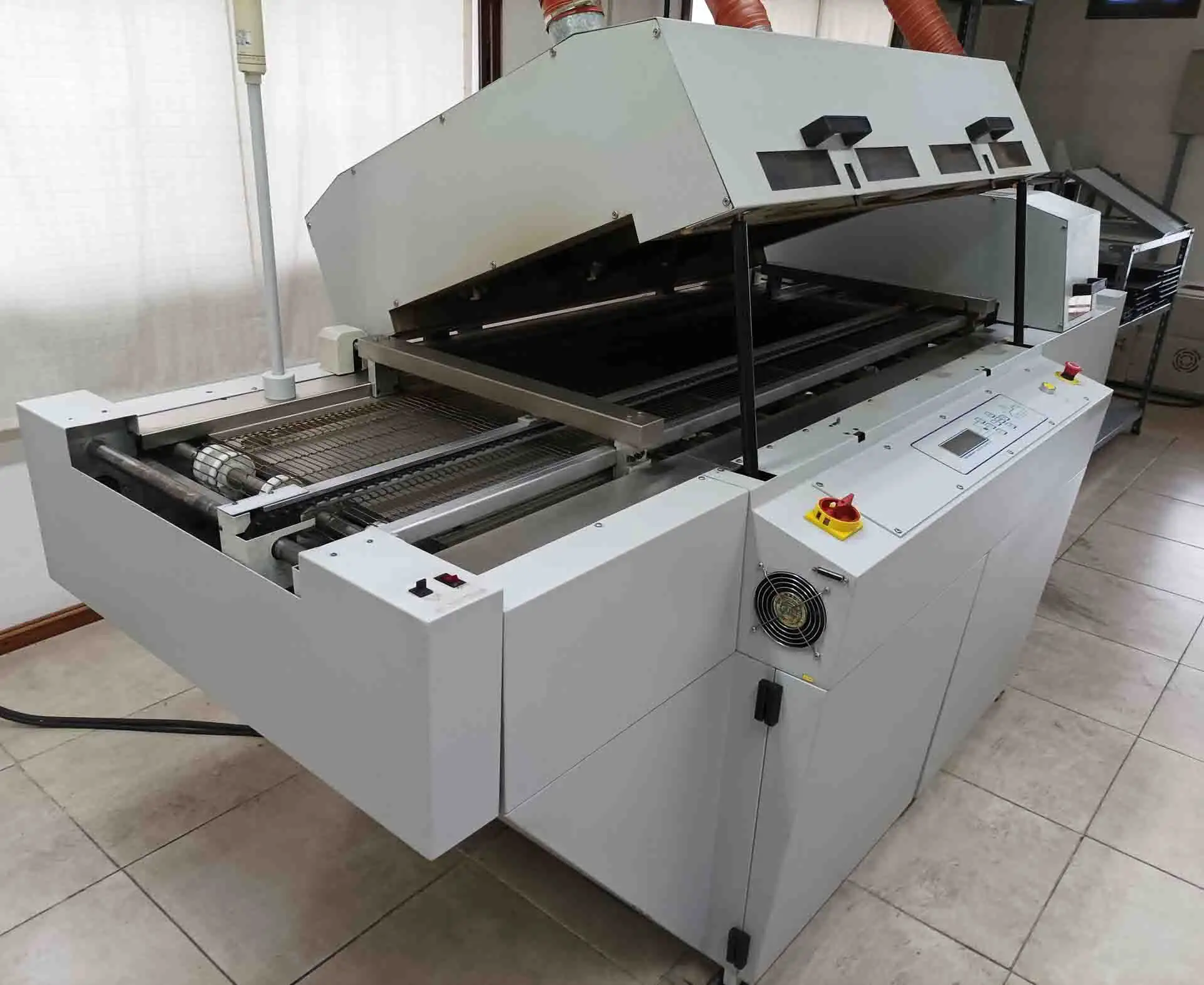

Công nghệ hàn Reflow (hàn hồi nhiệt)

Reflow là bước quan trọng trong dây chuyền SMT, sử dụng lò nhiệt nhiều vùng để làm nóng chảy kem hàn theo profile nhiệt tiêu chuẩn. Quy trình gồm các giai đoạn: gia nhiệt sơ bộ, cân bằng nhiệt, nung chảy và làm nguội. Ưu điểm của Reflow là tạo mối hàn đồng đều, ổn định và giảm lỗi như cầu hàn hay lệch linh kiện. Việc kiểm soát profile nhiệt là yếu tố then chốt để đảm bảo chất lượng.

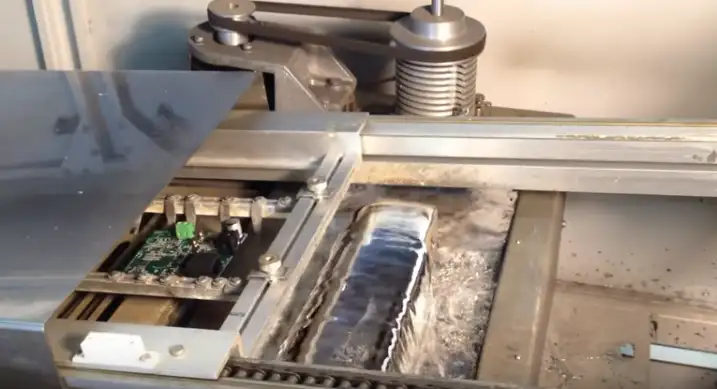

Công nghệ hàn sóng (Wave Soldering)

Hàn sóng là phương pháp sử dụng dòng thiếc nóng chảy dạng sóng để hàn đồng thời nhiều chân linh kiện THT. Quy trình gồm các bước: phủ flux, gia nhiệt và đi qua sóng thiếc. Công nghệ này có ưu điểm là năng suất cao, phù hợp với sản xuất hàng loạt và giúp giảm chi phí nhân công. Tuy nhiên, cần kiểm soát tốt để tránh lỗi cầu hàn hoặc dư thiếc.

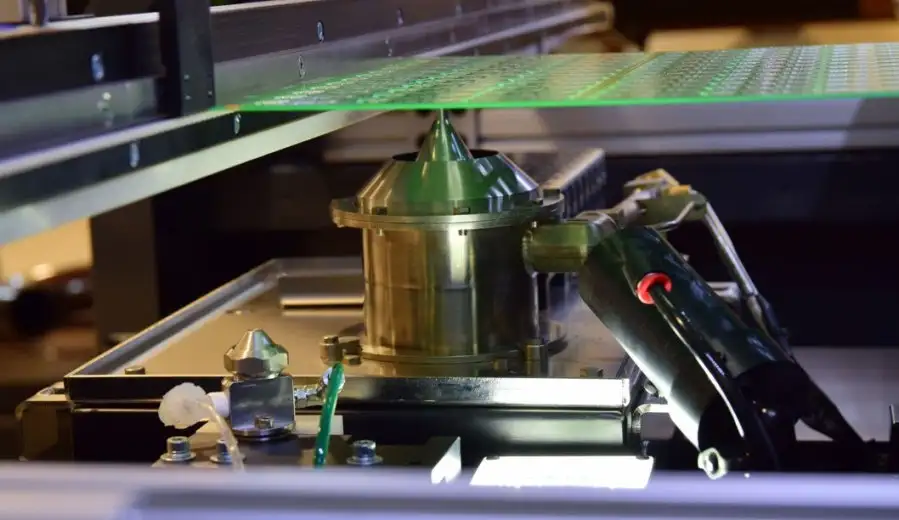

Công nghệ hàn chọn lọc (Selective Soldering)

Selective Soldering được sử dụng khi bo mạch có cả linh kiện SMT và THT hoặc yêu cầu hàn chính xác từng vị trí. Máy hàn sẽ điều khiển dòng thiếc hoặc đầu hàn đến đúng điểm cần xử lý, giúp hạn chế ảnh hưởng nhiệt đến các linh kiện xung quanh. Công nghệ này đặc biệt phù hợp với sản phẩm phức tạp, yêu cầu chất lượng cao nhưng chi phí đầu tư và thời gian xử lý cao hơn.

Tiêu chí lựa chọn công nghệ hàn phù hợp cho từng sản phẩm

Việc lựa chọn công nghệ hàn linh kiện điện tử phù hợp là yếu tố quan trọng giúp đảm bảo chất lượng bo mạch (PCBA), tối ưu chi phí và nâng cao hiệu quả sản xuất. Mỗi loại sản phẩm sẽ có yêu cầu kỹ thuật khác nhau, do đó cần dựa trên các tiêu chí cụ thể dưới đây để đưa ra giải pháp phù hợp.

– Đặc điểm thiết kế và loại linh kiện: Nếu bo mạch có mật độ linh kiện cao, kích thước nhỏ, công nghệ SMT kết hợp hàn Reflow sẽ là lựa chọn tối ưu. Còn các sản phẩm yêu cầu độ bền cơ học cao hoặc linh kiện kích thước lớn thường phù hợp với công nghệ THT hoặc hàn sóng.

– Yêu cầu về độ tin cậy và môi trường hoạt động: Các sản phẩm sử dụng trong công nghiệp, viễn thông hay thiết bị điện tử chuyên dụng đòi hỏi mối hàn có độ ổn định cao, khả năng chịu nhiệt và rung động tốt.

– Quy mô sản xuất và chi phí : Với sản xuất hàng loạt, các công nghệ hàn tự động như SMT hoặc hàn sóng giúp tăng năng suất và giảm chi phí nhân công. Ngược lại, các sản phẩm yêu cầu độ chính xác cao hoặc sản lượng thấp có thể cần đến hàn chọn lọc để đảm bảo chất lượng.

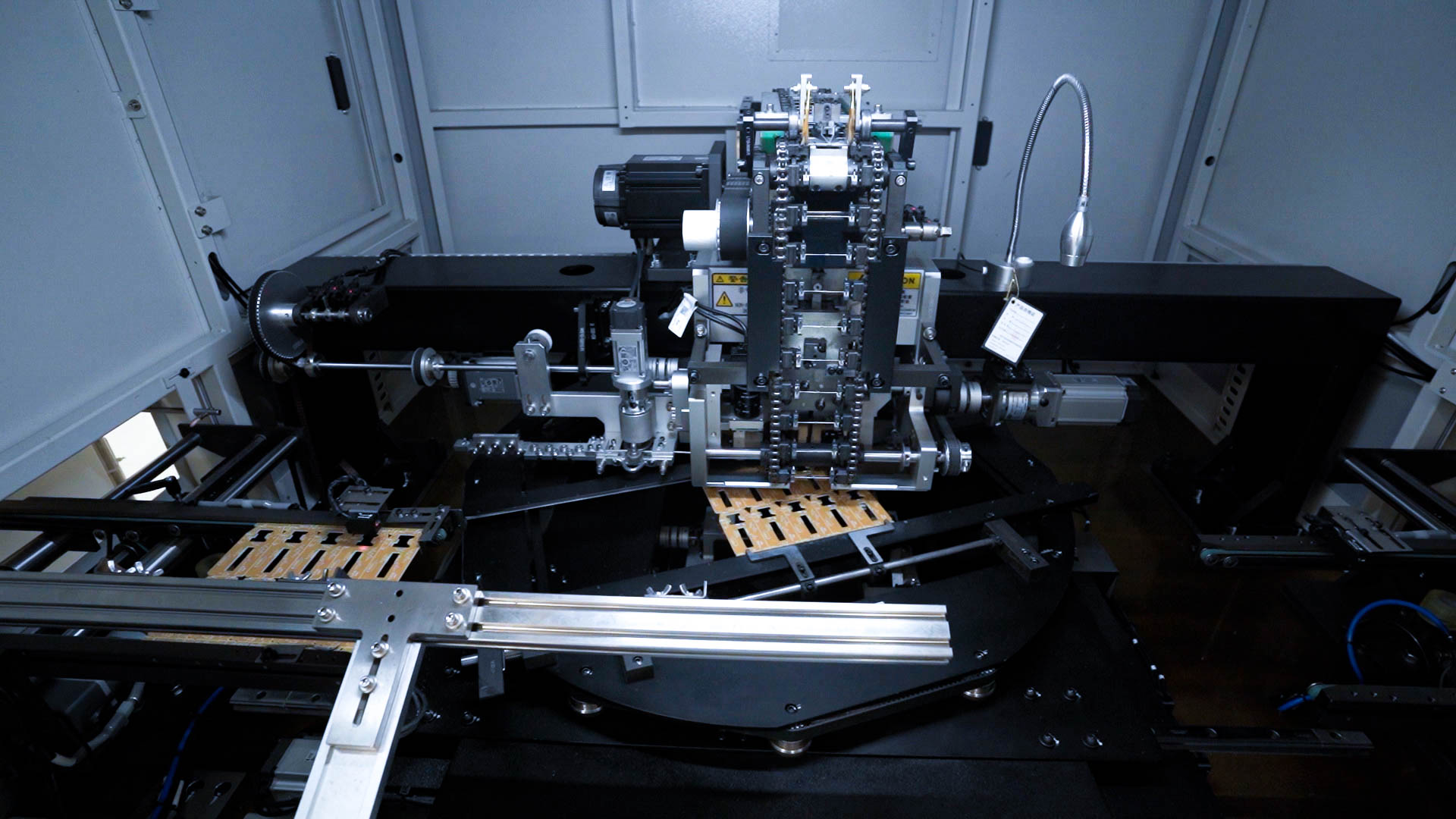

– Năng lực của đơn vị sản xuất. Doanh nghiệp cần lựa chọn đối tác có hệ thống máy móc hiện đại, quy trình kiểm soát chất lượng rõ ràng và đội ngũ kỹ thuật giàu kinh nghiệm. Điển hình như công ty điện tử SHDC – đơn vị có kinh nghiệm trong thiết kế, gia công và lắp ráp PCB, sở hữu dây chuyền SMT hiện đại cùng hệ thống kiểm soát chất lượng nhiều lớp như IQC, AOI, ICT, FCT. Điều này giúp đảm bảo mỗi sản phẩm đều đạt tiêu chuẩn kỹ thuật trước khi xuất xưởng.

Để lựa chọn đúng công nghệ hàn linh kiện điện tử, doanh nghiệp cần đánh giá tổng thể từ thiết kế sản phẩm, yêu cầu kỹ thuật đến năng lực nhà máy. Sự kết hợp giữa công nghệ phù hợp và đối tác uy tín như công ty SHDC sẽ là nền tảng để đảm bảo chất lượng, giảm rủi ro và tối ưu hiệu quả sản xuất.

Lời kết

Việc hiểu rõ các công nghệ hàn linh kiện điện tử không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu chi phí và quy trình sản xuất. Tùy vào đặc thù sản phẩm và yêu cầu kỹ thuật, doanh nghiệp cần cân nhắc kỹ lưỡng để lựa chọn công nghệ phù hợp nhất. Đây chính là nền tảng để đảm bảo hiệu quả sản xuất bền vững và đáp ứng các tiêu chuẩn quốc tế trong ngành điện tử.
